Bagaimana Baki Perlakuan Panas Memaksimalkan Efisiensi Tungku Industri dan Masa Pakai

Baki Perawatan Panas adalah komponen perkakas inti yang digunakan dalam tungku perlakuan panas industri untuk menahan benda kerja selama pemanasan, pendinginan, temper, dan proses termal lainnya. Pemilihan material, desain struktural, dan proses manufaktur secara langsung menentukan kualitas perlakuan panas, efisiensi produksi, dan masa pakai peralatan. Baki yang dibuat khusus dibuat dari baja paduan tahan panas premium (seperti 1.4848, 1.4849, 2.4879, SCH13, dll.) dapat beroperasi secara stabil dalam jangka panjang di lingkungan bersuhu tinggi mulai dari 900°C hingga 1150°C, memberikan masa pakai 3 hingga 5 kali lebih lama dibandingkan dengan baki baja karbon biasa . Baki ini merupakan peralatan utama yang sangat diperlukan dalam pengerjaan logam presisi, dirgantara, manufaktur otomotif, dan sektor lainnya.

Penempatan Fungsional dan Skenario Aplikasi Baki Perlakuan Panas

Baki perlakuan panas menjalankan tiga fungsi inti dalam tungku industri: bantalan beban, penentuan posisi, dan perpindahan panas. Tergantung pada jenis tungku dan persyaratan proses, baki dapat dikategorikan menjadi beberapa jenis, masing-masing dioptimalkan secara struktural untuk skenario aplikasi tertentu.

Jenis Baki Utama berdasarkan Klasifikasi Tungku

• Baki Dasar Tungku tipe baik : Digunakan untuk penyangga bawah pada tungku tipe sumur/lubang, yang menahan beban vertikal berat, biasanya dilengkapi struktur rusuk radial
• Baki Perapian Roller : Digunakan dalam tungku tungku rol kontinyu, dengan jalur atau alur di bagian bawah agar sesuai dengan rol tungku, sehingga memungkinkan pengangkutan secara kontinyu
• Baki tipe kotak : Cocok untuk tungku kotak tipe batch, sebagian besar berstruktur datar atau kisi persegi panjang untuk memudahkan bongkar muat forklift
• Baki Tipe Track untuk Tungku Berkelanjutan : Digunakan dalam jalur produksi berkelanjutan otomatis, bekerja sama dengan pendorong atau rantai konveyor untuk pemrosesan otomatis batch
• Baki Universal untuk Tungku Serbaguna : Kompatibel dengan berbagai jenis tungku, struktur berstandar tinggi, cocok untuk produksi multi-variasi batch kecil hingga menengah

Bidang Aplikasi Khas

Pemilihan Bahan Utama: Perbandingan Kinerja Baja Paduan Tahan Panas

Pemilihan bahan untuk nampan perlakuan panas adalah faktor utama yang menentukan kinerja dan masa pakainya. Komposisi paduan yang berbeda memberikan kinerja suhu tinggi dan karakteristik mekanis yang berbeda.

Sifat Bahan Paduan Tahan Panas yang Biasa Digunakan

Prinsip Inti Pemilihan Material : Baki yang beroperasi di atmosfer karburasi harus memprioritaskan paduan kromium-nikel tinggi (seperti 1,4848, 1,4849), karena kromium membentuk lapisan pelindung padat Cr₂O₃ pada permukaan yang secara efektif mencegah penetrasi atom karbon ke dalam matriks. Dalam atmosfer oksidasi murni, kandungan nikel dapat dikurangi secara tepat untuk mengendalikan biaya, namun kandungan kromium harus tetap di atas 20% untuk menjaga ketahanan oksidasi.

Esensi Desain Struktural: Faktor Kunci yang Mempengaruhi Kehidupan Pelayanan

Desain struktural baki perlakuan panas memerlukan keseimbangan kapasitas penahan beban, keseragaman termal, dan pelepasan tekanan termal. Struktur yang tidak tepat adalah penyebab utama kegagalan baki prematur (deformasi, retak, keruntuhan mulur).

Lima Elemen Inti Optimasi Struktural

1. Desain Ketebalan Dinding : Ketebalan dinding baki utama biasanya berkisar antara 8 mm hingga 20 mm. Terlalu tipis menyebabkan kekuatan tidak mencukupi dan oksidasi berlebihan; terlalu tebal meningkatkan kapasitas termal, memperpanjang siklus pemanasan, dan meningkatkan tekanan termal. Data empiris menunjukkan bahwa untuk setiap peningkatan ketebalan dinding sebesar 2 mm, berat baki meningkat sekitar 15%, sedangkan umur mulur suhu tinggi hanya meningkat sekitar 5%. , membutuhkan optimalisasi antara kekuatan dan efisiensi termal.
2. Tata Letak Tulang Rusuk : Tulang rusuk radial atau sarang lebah adalah desain yang umum. Struktur sarang lebah meningkatkan kekakuan lebih dari 40% sekaligus mengurangi berat, dan meningkatkan sirkulasi gas tungku, mengontrol keseragaman suhu benda kerja dalam ±5°C.
3. Kompensasi Ekspansi Termal : Ketika baki dipanaskan dari suhu kamar hingga 1000°C, ekspansi linier dapat mencapai 10mm hingga 15mm (panjang per meter). Kesenjangan ekspansi atau struktur sambungan fleksibel harus disediakan dalam desain; jika tidak, konsentrasi tegangan termal akan menyebabkan retak las.
4. Desain Jalur Bawah : Jalur bawah baki tungku rol harus sama persis dengan rol tungku. Kekerasan track harus 30 hingga 50HBW lebih rendah dari roller tungku untuk menghindari kerusakan pada permukaan roller yang mahal. Jarak track biasanya 300mm hingga 600mm, dihitung berdasarkan panjang baki dan kapasitas muatan.
5. Struktur Penumpukan dan Pemosisian : Baki untuk penumpukan multi-lapis harus dilengkapi bos posisi atau pilar pemandu untuk memastikan deviasi vertikalitas tumpukan tidak melebihi 2mm/m, mencegah terjungkal dan memastikan saluran aliran gas tungku.

Proses Manufaktur dan Kontrol Kualitas

Pembuatan baki perlakuan panas melibatkan proses pengecoran, pengelasan, atau penempaan yang presisi. Pengendalian kualitas di setiap tahap berdampak langsung pada keandalan dan masa pakai produk akhir.

Keuntungan Proses Pengecoran Presisi

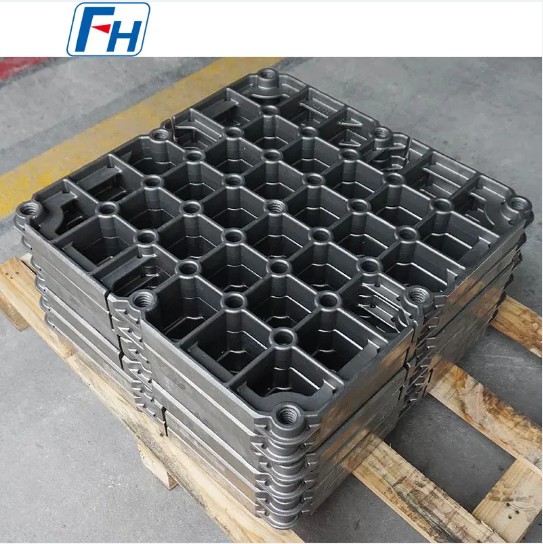

Untuk baki dengan bentuk rumit yang memiliki banyak rusuk dan struktur terbuka, pengecoran presisi (pengecoran investasi atau pengecoran pasir) adalah proses yang lebih disukai. Baki cor memungkinkan pembentukan bentuk hampir bersih dengan tingkat pemanfaatan material hingga 70% atau lebih tinggi, struktur internal seragam, dan tidak ada zona yang terkena dampak panas las. Baki cor yang menggunakan teknologi peleburan vakum dan pemadatan terarah menunjukkan kekuatan pecah pada suhu tinggi 25% hingga 35% lebih tinggi dibandingkan struktur yang dilas , sangat cocok untuk lingkungan pengoperasian terus menerus dengan beban tinggi.

Kontrol Proses untuk Struktur yang Dilas

Baki yang dilas cocok untuk spesifikasi besar atau ekstra besar (berat satu potong melebihi 500kg). Pengelasan harus menggunakan bahan pengisi tahan panas yang cocok dengan logam dasar, dengan kontrol ketat terhadap masukan panas. Perawatan larutan pasca-las pada suhu 1050°C hingga 1100°C wajib dilakukan untuk menghilangkan tegangan sisa pengelasan dan mengembalikan ketahanan terhadap korosi. . Kualitas las harus diverifikasi melalui pengujian radiografi (RT) atau pengujian ultrasonik (UT) untuk memastikan tidak adanya kekurangan fusi, porositas, dan cacat lainnya.

Standar Pemeriksaan Mutu

• Analisis Komposisi Kimia: Deteksi spektrometer kandungan elemen paduan untuk memastikan kepatuhan terhadap standar material (seperti standar DIN, ASTM, atau GB)
• Pengujian Sifat Mekanik: Uji tarik suhu ruangan dan suhu tinggi, pengujian kekerasan untuk memverifikasi indikator kekuatan material
• Inspeksi Akurasi Dimensi: Deteksi mesin pengukur koordinat (CMM) terhadap dimensi kesesuaian kritis, dengan toleransi biasanya dikontrol dalam ±1mm
• Pemeriksaan Kualitas Permukaan: Pengujian visual dan penetran (PT) untuk memastikan tidak adanya retakan, lubang pasir, dan cacat permukaan lainnya
• Sertifikasi Sistem Manajemen: sistem manajemen mutu ISO9001 dan sertifikasi sistem manajemen lingkungan ISO14001 untuk memastikan keterlacakan proses secara penuh

Strategi Perpanjangan dan Pemeliharaan Masa Pakai

Bahkan dengan bahan dan proses berkualitas tertinggi, baki perlakuan panas memiliki masa pakai terbatas dalam kondisi pengoperasian yang keras. Strategi pemeliharaan ilmiah dapat memperpanjang masa pakai rata-rata sebesar 30% hingga 50%.

Mode Kegagalan Umum dan Tindakan Pencegahan

Praktik Terbaik untuk Perawatan Harian

• Kontrol Beban : Pemuatan baki tunggal tidak boleh melebihi 85% dari beban desain untuk menghindari konsentrasi tegangan lokal yang menyebabkan deformasi dini
• Manajemen Suhu : Temperatur pengoperasian sebenarnya harus setidaknya 50°C di bawah temperatur maksimal penggunaan material untuk memberikan batas keamanan terhadap panas berlebih yang tidak disengaja
• Inspeksi Berkala : Melakukan inspeksi menyeluruh setiap 500 siklus tungku, mengukur deformasi dimensi kritis; hentikan penggunaan bila deformasi melebihi 3 mm
• Pembersihan Permukaan : Segera hilangkan kerak oksida dan lapisan karburasi yang menempel untuk mencegah percepatan korosi lokal dan kontaminasi permukaan benda kerja
• Penggunaan Rotasi : Menetapkan sistem rotasi baki untuk mencegah masing-masing baki beroperasi secara terus-menerus dengan beban tinggi dalam jangka panjang, sehingga menyeimbangkan keausan secara keseluruhan

Desain yang Disesuaikan: Mencocokkan Persyaratan Proses Tertentu

Meskipun baki standar menawarkan keserbagunaan dan ekonomis, desain yang disesuaikan dapat secara signifikan meningkatkan kualitas perlakuan panas dan efisiensi produksi dalam skenario proses tertentu.

Saat Baki Khusus Dibutuhkan

Disesuaikan nampan perlakuan panas direkomendasikan ketika kondisi berikut terjadi:

• Benda kerja memiliki bentuk khusus (seperti poros panjang, bagian berdinding tipis, bentuk tidak beraturan) yang tidak dapat diposisikan secara stabil pada baki standar atau berisiko mengalami kerusakan akibat benturan.
• Proses memerlukan keseragaman suhu yang ketat (seperti ±3°C untuk komponen dirgantara), sehingga memerlukan struktur ventilasi baki yang dioptimalkan
• Masa pakai baki yang ada terlalu singkat, dengan penggantian yang sering menyebabkan kerugian waktu henti yang melebihi biaya penyesuaian tambahan
• Jalur produksi otomatis memerlukan baki untuk bekerja sama secara tepat dengan lengan robot dan sistem pengangkutan
• Produk bernilai tambah tinggi memiliki persyaratan kualitas permukaan yang sangat tinggi, sehingga perlu menghindari tanda kontak baki

Parameter Input Utama untuk Desain Kustom

Desain khusus baki profesional mengharuskan pengguna untuk memberikan parameter teknis berikut: jenis tungku dan dimensi zona kerja efektif, suhu pengoperasian maksimum dan persyaratan keseragaman suhu, satu bagian dan berat total benda kerja yang dimuat dalam tungku, jenis atmosfer proses (oksidasi/karburasi/nitridasi/vakum), metode bongkar muat (manual/forklift/lengan robot), target masa pakai yang diharapkan . Berdasarkan parameter ini, para insinyur dapat menggunakan analisis elemen hingga (FEA) untuk mensimulasikan distribusi tegangan termal dan mekanis, mengoptimalkan struktur, dan memprediksi masa pakai.
