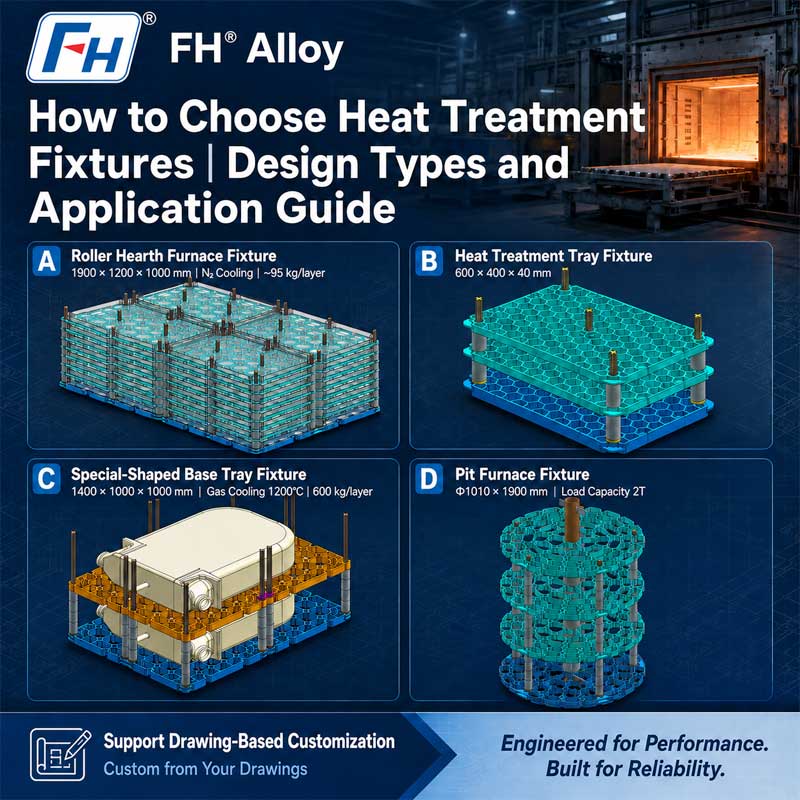

Cara Memilih Perlengkapan Perlakuan Panas yang Tepat: Panduan Desain dan Aplikasi Perlengkapan

Dalam produksi perlakuan panas industri, perlengkapan lebih dari sekadar pembawa sederhana yang digunakan untuk memindahkan komponen masuk dan keluar tungku.

Perlengkapan perlakuan panas yang dirancang dengan baik membantu mengendalikan:

Penempatan komponen
Distribusi panas
Memuat efisiensi
Konsistensi produksi
Deformasi suhu tinggi

Namun, memilih perlengkapan yang tepat tidak selalu mudah.

Perlengkapan yang berfungsi dengan baik untuk komponen dalam jumlah kecil mungkin tidak cocok untuk pengecoran berat. Desain yang digunakan dalam tungku konvensional mungkin tidak memenuhi persyaratan proses perlakuan panas vakum.

Solusi yang tepat bergantung pada hubungan antara:

Geometri benda kerja
Jenis tungku
Kisaran suhu
Metode pemuatan
Siklus produksi
Kinerja materi

Panduan ini menjelaskan jenis-jenis utama perlengkapan perlakuan panas dan bagaimana para insinyur memilih desain yang sesuai untuk berbagai aplikasi industri.
FH® Alloy menyediakan perlengkapan perlakuan panas yang disesuaikan berdasarkan gambar pelanggan, kondisi tungku, dan persyaratan produksi.

Mengapa Pemilihan Perlengkapan Perlakuan Panas Penting
Selama perlakuan panas, komponen mengalami paparan berulang terhadap suhu tinggi dan siklus termal.

Perlengkapan harus mempertahankan fungsi strukturalnya sambil menopang benda kerja.

Desain perlengkapan yang tidak sesuai dapat menyebabkan:

Distorsi benda kerja
Pemanasan tidak merata
Mengurangi kapasitas tungku
Masa pakai perlengkapan yang pendek
Peningkatan biaya produksi

Bagi produsen yang menjalankan operasi perlakuan panas berkelanjutan, kinerja perlengkapan secara langsung mempengaruhi produktivitas.
Perlengkapan yang dirancang dengan baik harus mencapai keseimbangan antara:
Kekuatan mekanis Perpindahan panas Optimasi bobot Masa pakai

Berbagai Desain Perlengkapan Perlakuan Panas dan Aplikasinya
Ada beberapa konfigurasi perlengkapan umum yang digunakan dalam tungku industri.
Pilihan terbaik bergantung pada bentuk komponen, persyaratan proses, dan lingkungan tungku.

Keranjang Perlakuan Panas: Solusi Fleksibel untuk Pemrosesan Batch
Keranjang perlakuan panas biasanya dipilih untuk produksi batch di mana beberapa komponen diproses bersama.

Mereka banyak digunakan untuk:

Bagian logam kecil
Pengencang
Komponen otomotif
Bagian mesin
Komponen cor

Keuntungan Keranjang Perlakuan Panas
Pemuatan Batch yang Efisien
Keranjang memungkinkan operator memuat banyak komponen dalam satu siklus tungku.
Hal ini meningkatkan:

Efisiensi penanganan
Organisasi produksi
Pemanfaatan tungku

Sirkulasi Panas Yang Baik
Struktur terbuka memungkinkan panas dan suasana tungku mencapai komponen dengan lebih efektif.
Ini membantu meningkatkan keseragaman suhu selama pemrosesan.

Penanganan Mudah
Banyak keranjang industri meliputi:

Poin pengangkatan
Bingkai yang diperkuat
Struktur yang dapat ditumpuk
Fitur penanganan

Desain ini membuatnya cocok untuk lingkungan produksi berulang.

Kapan Anda Harus Memilih Keranjang Perlakuan Panas?
Keranjang sering kali cocok ketika:

Beberapa bagian diproses bersama-sama
Geometri komponen relatif sederhana
Pemuatan batch lebih disukai
Diperlukan efisiensi produksi yang tinggi

Baki Perlakuan Panas: Penempatan Stabil untuk Komponen Presisi
Baki perlakuan panas menyediakan permukaan dukungan yang terkendali untuk komponen yang memerlukan penempatan terorganisir.
Dibandingkan dengan keranjang, baki biasanya memberikan kontrol posisi yang lebih baik.

Mereka sering digunakan untuk:

Suku cadang mesin presisi
Komponen datar
Komponen perkakas
Komponen yang memerlukan pemisahan

Fitur Desain Utama Baki Perlakuan Panas
Tergantung pada aplikasinya, baki mungkin mencakup:

Bukaan kisi-kisi
Tulang rusuk penguat
Menemukan titik
Blok pendukung
Struktur yang dapat ditumpuk

Mengapa Baki Digunakan dalam Perlakuan Panas?
Sebuah nampan dapat membantu:

Kurangi pergerakan bagian
Pertahankan jarak yang konsisten
Cegah kontak komponen
Meningkatkan pengulangan proses

Untuk aplikasi yang memerlukan keakuratan dimensi, desain baki dapat menjadi sangat penting.

Rak Perlakuan Panas: Mendukung Komponen Besar atau Kompleks
Rak perlakuan panas dirancang untuk aplikasi di mana komponen memerlukan pemosisian khusus atau dukungan multi-level.
Mereka biasanya digunakan untuk:

Komponen panjang
Bagian yang berat
Majelis besar
Komponen presisi

Pertimbangan Desain Rak Penting
Distribusi Beban
Kekuatan suhu tinggi tidak hanya ditentukan oleh material.
Struktur harus mendistribusikan beban dengan baik untuk mencegah:

Membungkuk
Kendur
Konsentrasi stres lokal

Penentuan Posisi Komponen
Rak harus memberikan dukungan yang stabil sekaligus memungkinkan:

Sirkulasi panas
Ekspansi termal
Pemuatan mudah

Kompatibilitas Tungku
Dimensi rak harus sesuai:

Ukuran ruang tungku
Peralatan pemuatan
Proses produksi

Perlengkapan Grid: Mengoptimalkan Perpindahan Panas dan Berat
Perlengkapan tipe grid dirancang dengan struktur terbuka untuk meningkatkan aliran panas.

Mereka biasanya digunakan sebagai:

Platform pendukung
Jaringan dasar
Lapisan perantara
Struktur keranjang

Keuntungan Struktur Grid
Perlengkapan jaringan yang dirancang dengan baik dapat menyediakan:

Mengurangi berat perlengkapan
Peningkatan sirkulasi panas
Kontak suasana yang lebih baik
Pemuatan tungku yang efisien

Namun, struktur terbuka harus tetap mempertahankan kekuatan yang cukup selama pengoperasian suhu tinggi.

Perlengkapan Perlakuan Panas Khusus: Dirancang di Sekitar Benda Kerja
Desain perlengkapan standar tidak selalu dapat memenuhi persyaratan industri.
Untuk komponen khusus, produsen sering kali memerlukan solusi khusus.

Perlengkapan khusus dikembangkan menurut:

Dimensi komponen
Lokasi dukungan penting
Memuat orientasi
Keterbatasan tungku
Persyaratan proses

Contoh Aplikasi Perlengkapan Kustom
Desain khusus sering digunakan untuk:

Komponen luar angkasa
Bagian turbin
Coran besar
Perkakas presisi
Komponen paduan khusus

Mencocokkan Desain Perlengkapan dengan Tipe Tungku
Lingkungan tungku adalah salah satu faktor terpenting saat memilih perlengkapan.

Perlengkapan Tungku Vakum
Aplikasi tungku vakum memerlukan perhatian khusus untuk:

Stabilitas bahan
Persyaratan permukaan bersih
Akurasi dimensi
Perpindahan panas radiasi

Perlengkapan vakum biasanya memerlukan struktur yang dioptimalkan karena kondisi perpindahan panas berbeda dari tungku konvensional.

Perlengkapan Tungku Lubang
Perlengkapan tungku lubang biasanya dirancang untuk pemuatan vertikal.
Pertimbangan penting meliputi:

Ketinggian perlengkapan
Struktur pengangkat
Keseimbangan beban
Penempatan komponen

Perlengkapan Tungku Perapian Roller
Sistem tungku kontinyu memerlukan perlengkapan yang dapat bekerja sama dengan mekanisme pengangkutan.
Pertimbangan desain meliputi:

Struktur bawah
Stabilitas saat bergerak
Jarak rol
Total berat pemuatan

Perlengkapan Tungku Karburasi
Proses karburasi membuat perlengkapan terkena kondisi termal dan atmosfer yang menuntut.
Pemilihan material dan desain struktur harus mempertimbangkan:

Efek atmosfer karbon
Paparan suhu tinggi
Siklus operasi yang panjang

Memilih Bahan Perlengkapan yang Tepat
Desain perlengkapan dan pemilihan material harus dipertimbangkan bersama.
Bahan tahan panas yang umum meliputi:

Baja Tahan Karat 310S
Sering dipilih untuk:

Baki tungku
Struktur pendukung
Aplikasi umum suhu tinggi

1.4848 Baja Tahan Panas
Biasa digunakan jika persyaratannya meliputi:

Kekuatan suhu tinggi
Resistensi oksidasi
Keandalan struktural

1.4849 dan 1.4852 Paduan
Digunakan untuk kondisi yang lebih menuntut yang melibatkan:

Suhu lebih tinggi
Periode layanan yang panjang
Ketahanan mulur yang lebih baik

Paduan Berbasis Nikel
Dipilih untuk aplikasi yang memerlukan kemampuan suhu lebih tinggi atau kondisi pengoperasian yang lebih parah.

Faktor Kunci Saat Memilih Perlengkapan Perlakuan Panas
Sebelum memilih desain perlengkapan, insinyur harus mengevaluasi faktor-faktor berikut.

1. Geometri Benda Kerja
Pertimbangkan:

Bentuk
Ukuran
Berat
Permukaan kritis
Risiko deformasi

2. Kondisi Tungku
Parameter penting meliputi:

Suhu
Suasana
Metode pemanasan
Frekuensi siklus

3. Persyaratan Pemuatan
Evaluasi:

Berat komponen tunggal
Berat kumpulan
Metode pemuatan
Peralatan penanganan

4. Kehidupan Layanan yang Diharapkan
Perlengkapan yang dirancang untuk penggunaan sesekali mungkin berbeda dengan perlengkapan yang beroperasi terus-menerus.
Pertimbangkan:

Siklus termal
Persyaratan pemeliharaan
Frekuensi penggantian

Kesalahan Umum Saat Memilih Perlengkapan Perlakuan Panas
Memilih Hanya Berdasarkan Biaya Awal
Perlengkapan berbiaya lebih rendah dapat menghasilkan:

Deformasi lebih cepat
Penggantian lebih sering
Gangguan produksi

Mengabaikan Kondisi Tungku
Perlengkapan yang cocok untuk atmosfer udara mungkin tidak berfungsi dengan baik di:

Lingkungan vakum
Suasana karburasi
Produksi siklus tinggi

Menggunakan Desain Standar untuk Aplikasi Khusus
Komponen yang kompleks seringkali memerlukan solusi dukungan yang disesuaikan

Pembuatan Perlengkapan Perlakuan Panas Kustom oleh FH® Alloy
FH® Alloy berspesialisasi dalam bidang manufaktur perlengkapan perlakuan panas yang disesuaikan untuk aplikasi tungku industri.

Solusinya meliputi:

Keranjang perlakuan panas
Baki tungku
Rak perlakuan panas
Perlengkapan jaringan
Perlengkapan dukungan khusus
Perlengkapan tungku vakum

Manufaktur dapat didasarkan pada:

Gambar pelanggan
Sampel yang ada
Spesifikasi tungku
Persyaratan komponen

Dengan menggabungkan material yang sesuai, struktur yang dioptimalkan, dan pengalaman manufaktur, FH Alloy membantu pelanggan meningkatkan kinerja tungku dan keandalan perlengkapan.

Pertanyaan Umum
Q1: Jenis perlengkapan perlakuan panas apa yang paling umum digunakan?
Keranjang, nampan, dan rak adalah beberapa desain yang paling banyak digunakan. Pilihan terbaik tergantung pada benda kerja dan proses tungku.

Q2: Bagaimana cara memilih perlengkapan perlakuan panas?
Pemilihan harus mempertimbangkan dimensi benda kerja, jenis tungku, suhu, atmosfer, metode pemuatan, dan masa pakai yang diharapkan.

Q3: Dapatkah perlengkapan perlakuan panas disesuaikan?
Ya. Sebagian besar perlengkapan tungku industri disesuaikan dengan kebutuhan produksi aktual.

Q4: Bahan apa yang cocok untuk perlengkapan suhu tinggi?
Bahan umum termasuk 310S, 1.4848, 1.4849, 1.4852, dan paduan tahan panas lainnya.

Kesimpulan
Memilih perlengkapan perlakuan panas yang tepat memerlukan lebih dari sekadar memilih keranjang, baki, atau rak.

Perlengkapan harus dirancang sesuai dengan lingkungan pengoperasian yang lengkap:

Kondisi tungku
Persyaratan komponen
Suhu
Metode pemuatan
Kinerja materi

Perlengkapan yang dipilih dengan benar dapat meningkatkan efisiensi produksi, mengurangi risiko deformasi, dan memberikan masa pakai lebih lama.
FH® Alloy menyediakan perlengkapan perlakuan panas khusus untuk pelanggan industri yang membutuhkan solusi tungku suhu tinggi yang andal.
