Cara Memilih Keranjang Pengolahan Panas yang Tepat: Bahan, Desain, dan Praktik Terbaik untuk Setiap Aplikasi Tungku

Pemilihan Material: Menentukan Batas Suhu dan Masa Pakai

Bahan keranjang perlakuan panas secara langsung menentukan integritas struktural dan konduktivitas termal di lingkungan bersuhu tinggi. Komposisi paduan yang berbeda sesuai dengan rentang ketahanan suhu dan kemampuan ketahanan korosi yang berbeda; pemilihan bahan yang salah sering kali menyebabkan deformasi keranjang atau retak selama siklus pemanasan/pendinginan yang cepat.

Indikator Kinerja Utama Paduan Suhu Tinggi

Keranjang perlakuan panas berkualitas tinggi biasanya menggunakan paduan khusus dengan ketahanan suhu tinggi dan ketahanan korosi. Bahan-bahan ini menjaga integritas struktural selama siklus pemanasan dan pendinginan yang cepat, mencegah kehilangan panas yang disebabkan oleh deformasi keranjang. Paduan dengan konduktivitas termal tinggi yang dipadukan dengan proses pengecoran presisi untuk membentuk permukaan halus merupakan fondasi material untuk memastikan perpindahan panas yang seragam dan menghilangkan titik panas dan dingin.

Kondisi Pengoperasian Umum dan Rekomendasi Pencocokan Material

Desain Struktural: Menyeimbangkan Efisiensi Pemuatan dan Perlindungan Benda Kerja

Desain struktur keranjang memerlukan keseimbangan kepadatan pemuatan, keseragaman konduktivitas termal, dan stabilitas penyangga benda kerja. Tata letak penyangga yang tidak tepat atau kekakuan yang tidak memadai merupakan penyebab utama deformasi benda kerja dan peningkatan konsumsi energi.

Tata Letak Sistem Pendukung yang Presisi

Melalui teknologi inspeksi laser 3D, memastikan jarak antar blok pendukung internal dikontrol di dalamnya 200mm memungkinkan distribusi gaya yang seragam pada benda kerja, sehingga secara signifikan mengurangi risiko lengkungan. Untuk benda kerja yang bentuknya tidak beraturan, sistem baki yang dapat disesuaikan memungkinkan penyesuaian tinggi dan sudut kemiringan secara fleksibel sesuai dengan bentuk benda kerja, menghindari deformasi plastis yang disebabkan oleh tekanan lokal.

Peningkatan Kekakuan dan Pereda Stres Termal

Menggabungkan tulang rusuk penguat dengan sambungan pelepas cerdas meningkatkan kekakuan keranjang secara keseluruhan sekaligus memungkinkan perpindahan mikro material yang terkontrol selama siklus termal. Desain ini mencegah tegangan termal melebihi batas karena kendala kaku selama proses pemanasan/pendinginan, sehingga menghindari retak struktural.

Variabel Struktural untuk Adaptasi Jenis Tungku

Jenis tungku yang berbeda memiliki persyaratan yang berbeda untuk struktur keranjang:

• Tungku kotak: Tekankan desain baki bertumpuk untuk memaksimalkan kapasitas pemuatan satu batch
• Tungku pendorong: Tekankan ketahanan aus bagian bawah dan struktur pemandu untuk memastikan dorongan yang mulus
• Tungku vakum: Membutuhkan presisi permukaan penyegelan yang tinggi untuk mengurangi zona mati radiasi termal

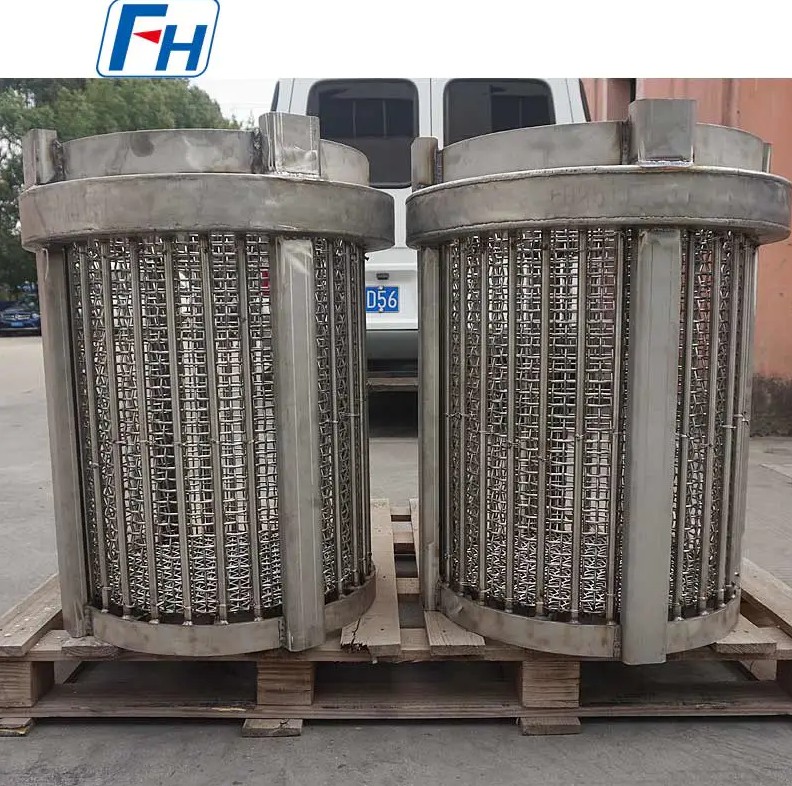

• Tungku lubang: Membutuhkan antarmuka perlengkapan pengangkat dan struktur simetris tengah untuk pengangkatan yang seimbang
• Tungku lonceng: Fokus pada lubang ventilasi yang didistribusikan secara melingkar untuk memastikan sirkulasi atmosfer

Optimalisasi Efisiensi Termal: Dari Desain Keranjang hingga Pengurangan Energi

Sebagai jembatan konduktif antara benda kerja dan energi panas tungku, desain keranjang memiliki dampak yang jauh lebih besar terhadap efisiensi termal daripada yang diketahui secara umum. Melalui optimalisasi ganda material dan struktur, penghematan energi yang signifikan dapat dicapai.

Konduktivitas Termal dan Kualitas Permukaan

Menggunakan bahan paduan konduktivitas termal tinggi dengan permukaan halus yang diperoleh melalui pengecoran investasi mempertahankan distribusi aliran panas yang seragam di bawah perbedaan suhu ratusan derajat Celcius. Keseragaman ini secara langsung mengurangi terjadinya titik panas dan dingin di dalam tungku, sehingga menghasilkan pemanasan benda kerja yang lebih konsisten dan waktu perendaman yang lebih singkat yang diperlukan untuk mencapai suhu target.

Kepadatan Pemuatan dan Peningkatan Kapasitas

Struktur keranjang yang dioptimalkan untuk berbagai jenis tungku memungkinkan lebih banyak benda kerja ditampung dalam satu proses pemanasan. Peningkatan kepadatan pemuatan berarti keluaran perlakuan panas yang lebih tinggi per satuan waktu, sehingga mengamortisasi biaya energi tetap setiap siklus tungku. Efek ini terutama terlihat pada jalur produksi berkelanjutan.

Validasi Kuantifikasi Pengurangan Energi

Data eksperimen menunjukkan bahwa setelah mengadopsi efisiensi tinggi keranjang perlakuan panass , konsumsi energi secara keseluruhan dapat dikurangi sekitar 8%–12% . Efek penghematan energi ini terutama terlihat pada jalur produksi kontinyu skala besar, dimana efek kumulatif kehilangan panas selama operasi kontinyu lebih signifikan. Penghematan energi terutama berasal dari tiga aspek:

1. Mengurangi kehilangan panas yang disebabkan oleh deformasi keranjang
2. Mempersingkat waktu perendaman yang diperlukan benda kerja untuk mencapai suhu proses
3. Meningkatkan koefisien pembebanan untuk mengurangi alokasi konsumsi energi per benda kerja

Integrasi Otomasi: Desain Kompatibilitas untuk Lini Produksi Modern

Pada lini produksi perlakuan panas berkelanjutan yang modern, integrasi keranjang dengan sistem otomatis yang cepat dan andal merupakan penghubung penting untuk mencapai produksi yang efisien. Desain keranjang harus secara proaktif mempertimbangkan antarmuka mekanis, pelacakan data, dan persyaratan pergantian yang cepat.

Antarmuka Perubahan Cepat Modular

Keranjang dengan desain antarmuka standar dapat berinteraksi dengan sistem konveyor dan mekanisme pemuatan dalam waktu puluhan detik. Desain modular ini secara signifikan mempersingkat waktu pergantian lini, memungkinkan peningkatan pemanfaatan peralatan dalam mode produksi multi-variasi dan batch kecil.

Visi Alat Berat dan Pegangan yang Presisi

Dengan menyisakan lubang posisi pada permukaan keranjang dan bekerja sama dengan lengan robot yang dipandu penglihatan, cengkeraman dan penempatan benda kerja yang tepat dapat dicapai. Konsistensi ini memastikan keakuratan posisi berulang untuk setiap benda kerja, meletakkan dasar untuk kontrol yang tepat terhadap parameter proses perlakuan panas selanjutnya.

Interkoneksi Data dan Ketertelusuran Batch

Dengan menyematkan RFID atau sensor suhu di dalam keranjang, pelacakan informasi batch benda kerja dan riwayat suhu secara real-time dapat dicapai. Data ini langsung diunggah ke sistem manajemen tingkat pabrik, memberikan dukungan data untuk pemantauan produksi, penelusuran kualitas, dan optimalisasi proses.

Mekanisme Penyesuaian Kompatibilitas Multi-Tungku

Baik untuk tungku kotak, tungku vakum, atau tungku penangas garam, keranjang dapat dengan cepat disesuaikan melalui braket yang dapat disesuaikan. Desain kompatibilitas ini menghindari tekanan inventaris karena mengonfigurasi keranjang terpisah untuk setiap jenis tungku, sehingga meningkatkan keserbagunaan aset peralatan.

Pencegahan Deformasi Benda Kerja: Dukungan dan Manajemen Stres

Deformasi benda kerja di lingkungan bersuhu tinggi terutama disebabkan oleh dukungan yang tidak merata atau tekanan termal yang terkonsentrasi. Desain keranjang harus memitigasi risiko ini melalui tata letak dukungan yang tepat dan kontrol proses termal.

Distribusi Ilmiah dari Poin Dukungan

Mengontrol jarak blok dukungan di dalamnya 200mm adalah ambang batas keamanan yang terverifikasi. Pada jarak ini, bahkan untuk benda kerja yang panjang atau berdinding tipis, distribusi gaya dukung yang seragam dapat dicapai, sehingga mencegah lengkungan yang disebabkan oleh beban sendiri atau pemuaian panas yang tidak merata.

Pemantauan Loop Tertutup dari Siklus Termal

Bekerja sama dengan sistem manajemen perlakuan panas yang cerdas, kontrol suhu dan laju pemanasan/pendinginan loop tertutup memastikan tekanan termal tetap dalam kisaran aman. Mekanisme umpan balik real-time memungkinkan penyesuaian parameter proses secara tepat waktu ketika gradien suhu abnormal terdeteksi, mencegah akumulasi stres melebihi batas.

Kemampuan Beradaptasi dari Baki yang Dapat Disesuaikan

Fungsi penyesuaian ketinggian baki dan sudut kemiringan untuk berbagai bentuk benda kerja memungkinkan keranjang beradaptasi dengan beragam kebutuhan pemuatan mulai dari bagian poros hingga rongga tipe kotak yang rumit. Kemampuan beradaptasi ini mengurangi kontak titik dan lekukan lokal yang disebabkan oleh pemaksaan benda kerja ke dalam tata letak penyangga standar.

Kerangka Keputusan Seleksi: Pendekatan Sistematis dari Persyaratan hingga Implementasi

Dihadapkan dengan beragam persyaratan proses dan kondisi peralatan, menetapkan kerangka keputusan pemilihan yang sistematis membantu menghindari kesalahan pencocokan yang disebabkan oleh empirisme.

Langkah 1: Tentukan Batasan Proses

Memperjelas suhu pengoperasian maksimum, media pemanas (atmosfer/vakum/mandi garam), persyaratan keseragaman suhu, dan waktu siklus produksi. Parameter ini secara langsung menghilangkan opsi material yang gagal memenuhi persyaratan ketahanan suhu dasar atau ketahanan korosi.

Langkah 2: Evaluasi Karakteristik Pemuatan dan Benda Kerja

Dokumentasikan dimensi benda kerja yang khas, berat, kompleksitas bentuk, dan sensitivitas deformasi. Untuk benda kerja berpresisi tinggi, prioritaskan struktur dengan jarak titik tumpu kurang dari 200mm dan baki yang dapat disesuaikan.

Langkah 3: Konfirmasikan Persyaratan Kompatibilitas Otomatisasi

Jika lini produksi telah mengerahkan atau berencana menggunakan senjata robotik dan sistem MES, konfirmasikan apakah keranjang tersebut memiliki antarmuka mekanis standar, lubang pemosisian, dan kemampuan penyematan akuisisi data. Kelalaian pada langkah ini akan mengakibatkan biaya retrofit yang jauh lebih tinggi di kemudian hari.

Langkah 4: Verifikasi Efisiensi dan Keekonomian Termal

Meminta pemasok untuk memberikan data perbandingan konsumsi energi dalam kondisi pengoperasian yang serupa. Menggunakan kisaran hemat energi 8%–12% sebagai dasar, dikombinasikan dengan harga energi lokal dan jam operasional tahunan, hitung periode pengembalian modal. Secara bersamaan mengevaluasi biaya pemeliharaan selama masa pakai keranjang yang diharapkan.
