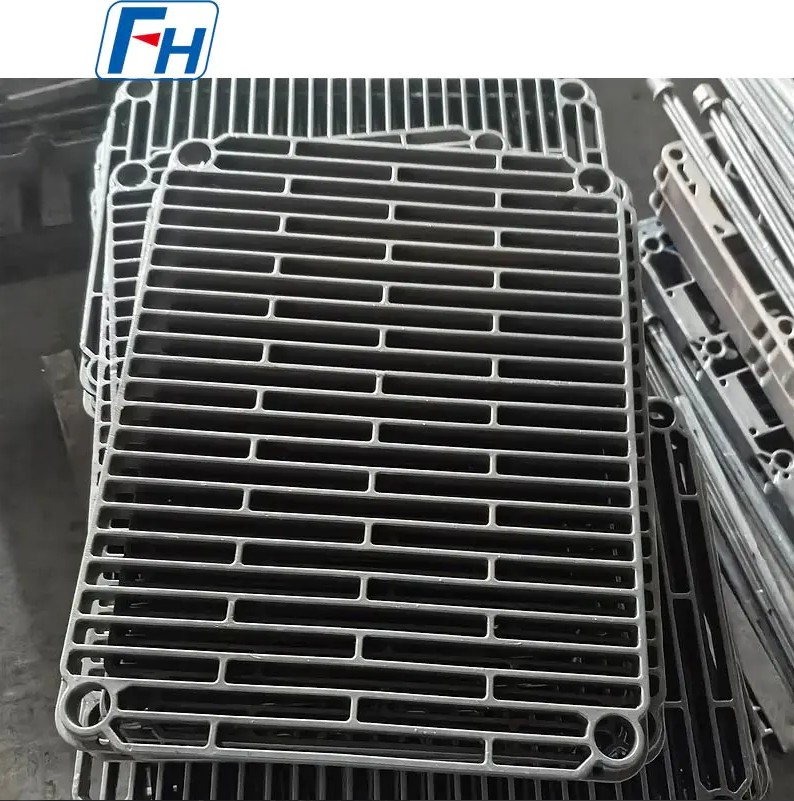

Mengapa Baki Perlakuan Panas Melengkung atau Retak?

Siklus Termal Tidak Seragam: Penyebab Utama Lengkungan dan Retak

Termokopel kontrol tungku dapat memastikan suhu rata-rata target, namun gradien suhu yang signifikan masih dapat terjadi dari sisi ke sisi, dari atas ke bawah, dan dari depan ke belakang di dalam ruangan. Saat baki berulang kali memanas dan mendingin melalui gradien ini, zona yang berbeda mengembang dan berkontraksi dengan kecepatan berbeda, sehingga menghasilkan tekanan termal kumulatif.

Dalam tungku perlakuan panas kontinyu, suhu permukaan rol tungku dapat berubah dari sekitar 200°C menjadi lebih dari 900°C hanya dalam beberapa menit. Baki perlakuan panas mengalami lebih banyak siklus bongkar muat per hari dibandingkan roller tungku pada umumnya, sehingga akumulasi guncangan termal cukup besar. Ketika tegangan lokal melebihi kekuatan luluh material, baki mulai melengkung, terpelintir, atau melengkung. Jika stres terus terkonsentrasi tanpa bantuan, maka patah tulang akan terjadi.

Defisiensi Desain Struktural: Ekspansi Termal Tanpa Tujuan

Ketika baki dipanaskan dari suhu kamar hingga 1.000°C, pemuaian linier dapat mencapai 10 mm hingga 15 mm per meter panjangnya. Jika desain tidak menyertakan celah ekspansi atau struktur sambungan fleksibel, ekspansi termal tersebut tidak memiliki jalur pelepasan — tegangan terakumulasi langsung pada sambungan las dan akhirnya menyebabkan keretakan.

Ketebalan dinding juga sama pentingnya. Dinding baki utama biasanya berkisar antara 8 mm hingga 20 mm. Dinding yang terlalu tipis tidak memiliki kekuatan dan cepat teroksidasi; dinding yang terlalu tebal meningkatkan massa termal, memperpanjang siklus pemanasan, dan meningkatkan tekanan termal. Data empiris menunjukkan bahwa untuk setiap peningkatan ketebalan dinding sebesar 2 mm, berat baki meningkat sekitar 15%, sedangkan umur mulur suhu tinggi hanya meningkat sekitar 5%. Oleh karena itu, mengoptimalkan keseimbangan antara kekuatan struktural dan efisiensi termal sangatlah penting.

Untuk tata letak rib, struktur sarang lebah meningkatkan kekakuan baki lebih dari 40% dibandingkan dengan rusuk radial konvensional, sekaligus mengurangi bobot dan meningkatkan sirkulasi gas tungku — menjaga keseragaman suhu benda kerja dalam ±5°C. Kekerasan track bawah harus 30 hingga 50 HBW lebih rendah dibandingkan kekerasan roller tungku untuk mencegah kerusakan pada permukaan roller yang mahal.

Pilihan Bahan yang Salah: Kinerja Suhu Tinggi Menurun Dengan Cepat

Baki baja karbon biasa kehilangan kekuatan dan ketahanan oksidasi dengan cepat di atas 900°C. Coran baja paduan tahan panas — seperti grade 1.4848, 1.4849, 2.4879, dan SCH13 — biasanya mengandung 10% hingga 30% kromium dengan tambahan nikel dan molibdenum, membentuk struktur mikro austenitik atau austenitik-feritik yang stabil. Hal ini memungkinkan baki beroperasi dengan andal di lingkungan antara 900°C dan 1.150°C, memberikan masa pakai tiga hingga lima kali lebih lama dibandingkan baki baja karbon biasa.

Kromium membentuk lapisan oksida Cr₂O₃ padat di permukaan yang menghalangi difusi oksigen lebih lanjut, memperlambat oksidasi suhu tinggi dan timbulnya keretakan kelelahan termal. Selain itu, coran yang belum mengalami normalisasi dan tempering untuk menghilangkan tegangan sisa dari proses pengecoran akan mulai retak lebih cepat, karena tegangan termal operasional menumpuk di atas tegangan sisa yang sudah ada sebelumnya.

Kesalahan Operasional dan Pemeliharaan: Akselerator Kegagalan yang Tersembunyi

Bahkan dengan pemilihan material yang benar dan desain struktur yang baik, praktik operasional yang buruk dapat memperpendek umur baki secara signifikan. Kesenjangan manajemen tingkat lapangan yang paling umum meliputi:

• 01 Memuat satu baki melebihi 85% dari kapasitas desain terukurnya, sehingga menciptakan konsentrasi tegangan lokal yang mengawali deformasi awal.
• 02 Beroperasi pada suhu sebenarnya kurang dari 50°C di bawah suhu layanan maksimum material, sehingga tidak ada batas keamanan jika terjadi panas berlebih yang tidak disengaja.
• 03 Mekanisme transfer yang tidak selaras — batang pendorong, kepala pendorong, kepala pengendali — yang menerapkan gaya lateral terus menerus, sehingga mempercepat keausan dan distorsi seiring berjalannya waktu.
• 04 Melewatkan inspeksi dimensi komprehensif setiap 500 siklus tungku; terus digunakan ketika deformasi dimensi kritis telah melebihi 3 mm.
• 05 Pendinginan quench yang tidak seragam yang menciptakan gradien suhu yang tajam antara benda kerja dan baki, sehingga menimbulkan kejutan termal mendadak.

Cara Menentukan Apakah Baki Perlu Diganti

Inspeksi baki harus fokus pada tiga dimensi: kerataan, persegi, dan integritas proporsional keseluruhan. Baki harus tetap rata dan rata baik lebar maupun panjangnya. Kendur, bengkok, melengkung, atau terpelintir semuanya mengganggu kelancaran penanganan material di dalam tungku dan dapat memicu penghentian peralatan secara tidak terduga.

Keluasan paling baik diperiksa dengan menggunakan persegi tukang kayu yang diterapkan pada keempat sudutnya. Kondisi apa pun yang tidak sesuai dapat menyebabkan masalah pelacakan pada sistem pengangkutan tungku, yang memicu rangkaian kegagalan sekunder. Baki yang menunjukkan tonjolan signifikan atau retakan besar yang berada di luar toleransi dimensi aslinya harus segera disingkirkan dari layanan daripada diperbaiki dan digunakan kembali.

Memasukkan inspeksi baki ke dalam jadwal penutupan pemeliharaan tungku di musim panas atau musim dingin adalah cara praktis untuk melembagakan proses ini dan mengatasi masalah sebelum berkembang menjadi gangguan produksi yang mahal.

Strategi Inti untuk Memperpanjang Umur Layanan Baki

Pada tingkat material, menentukan tuang paduan tahan panas yang telah mengalami normalisasi dan temper menghilangkan tegangan sisa tuang sebelum baki mulai digunakan. Pada tingkat struktural, memastikan desain menggabungkan kompensasi ekspansi termal – melalui rusuk sarang lebah, sambungan fleksibel, dan celah ekspansi yang memadai – akan mendistribusikan tekanan daripada memusatkannya. Pada tingkat proses, jalur pemanasan dan pendinginan bertahap mengurangi guncangan termal; pendinginan oli menghasilkan tegangan termal yang jauh lebih rendah dibandingkan pendinginan air, sedangkan pendinginan udara cocok untuk aplikasi yang mengutamakan pengendalian distorsi dibandingkan kekerasan maksimum.
