Baki Perawatan Panas Tungku Vakum 2.4879 Khusus untuk Pelanggan Slovenia
Studi Kasus Pelanggan | Desain Ulang Struktural, Manufaktur & Pengiriman
Lokasi Pelanggan: Slovenia
Produk: Baki Perawatan Panas Tungku Vakum Khusus
Bahan: 2.4879 Paduan Tahan Panas
Suhu Maksimum: 1060°C
Metode Pendinginan: Pendinginan Gas Nitrogen 3 Bar
Kapasitas Beban yang Diperlukan: 250 kg per nampan
Jumlah: 1 Baki Bawah 2 Baki Perantara
Lingkup Proyek: Desain Ulang Teknik → Pemodelan 3D → Manufaktur → Inspeksi Akhir → Pengiriman
Pabrikan: Wuxi Junteng Fanghu Alloy Technology Co., Ltd.(FH® Alloy)

Ikhtisar Proyek
FH® Alloy menerima permintaan dari pelanggan Slovenia untuk baki perlakuan panas tungku vakum khusus yang dibuat dari paduan tahan panas 2,4879.

Pelanggan sebelumnya telah meninjau salah satu konsep baki yang kami usulkan namun menganggap solusi asli terlalu berat untuk penerapannya. Untuk proyek baru ini, mereka meminta FH® Alloy untuk mendesain ulang baki sekaligus memenuhi persyaratan beban yang menuntut sebesar 250 kg per baki.

Pada saat yang sama, pelanggan meminta baki baru untuk menggunakan ketebalan bagian yang lebih besar dibandingkan dengan konsep dimensi awal.

Hal ini menciptakan tantangan teknis yang penting:
Bagaimana meningkatkan kemampuan menahan beban dan stabilitas struktural tanpa hanya mengandalkan material yang berlebihan dan beban yang tidak perlu.
Berdasarkan kondisi tungku pelanggan, persyaratan pemuatan, dan target dimensi, FH® Alloy mengembangkan dua desain baki baru:

• 1 baki bawah

• 2 baki perantara


Model 3D akhir kemudian digunakan sebagai dasar pembuatan, pemeriksaan akhir, dan pengiriman.

Persyaratan Pelanggan
Pelanggan menyediakan persyaratan pengoperasian dan desain berikut:

Dimensi asli yang diminta adalah:
Baki Bawah:
1100×60×25mm
Baki Menengah:
550×880×25mm
Setelah tinjauan teknik lebih lanjut dan diskusi pelanggan, desain akhir direvisi.

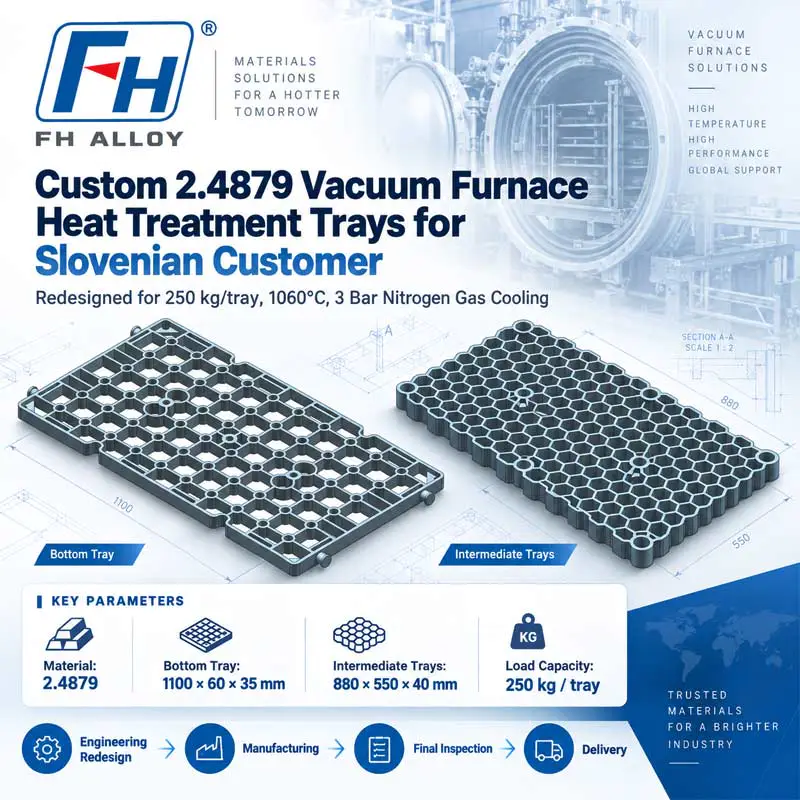

Dimensi Desain Akhir
Baki Bawah
Ukuran Akhir:
1100×60×35mm
Jumlah:
1 buah
Desain ini ditampilkan pada model 3D pertama.

Baki Menengah
Ukuran Akhir:
880×550×40mm
Jumlah:
2 buah
Desain ini ditampilkan pada model 3D kedua.
Peningkatan dimensi bagian dimasukkan ke dalam desain akhir berdasarkan persyaratan terbaru pelanggan untuk kekuatan struktural dan kapasitas beban 250 kg per baki.

Tantangan Teknik: Berat vs. Kapasitas Beban
Salah satu aspek terpenting dari proyek ini adalah hubungan antara berat baki dan kinerja struktural.
Pelanggan sebelumnya menganggap solusi baki yang direkomendasikan sebelumnya terlalu berat.

Namun, untuk desain baru mereka juga memerlukan:

• kapasitas beban yang lebih tinggi,

• bagian struktural yang lebih tebal,

• kinerja stabil pada 1060°C,

• dan ketahanan terhadap siklus pendinginan nitrogen yang berulang.


Menambahkan lebih banyak material saja tidak akan menjadi solusi teknis yang ideal.
Oleh karena itu FH® Alloy berfokus pada peningkatan efisiensi struktural baki daripada meningkatkan massa tanpa kendali.

Desain diperlukan untuk menyeimbangkan:
Berat Baki Bagian Tebal Kekuatan Suhu Tinggi Kapasitas Beban 250 kg

Kondisi Pengoperasian Tungku Vakum
Baki dimaksudkan untuk perlakuan panas vakum pada suhu hingga:
1060°C
diikuti oleh:
Pendinginan gas nitrogen 3 Bar
Lingkungan pengoperasian ini menuntut persyaratan pada perkakas tungku.

Baki harus menjaga stabilitas struktural selama:

• pemanasan suhu tinggi,

• perendaman,

• menahan beban pada suhu,

• pendinginan gas nitrogen,

• dan siklus termal berulang.


Faktor-faktor ini dipertimbangkan selama tahap desain ulang.

Mengapa 2.4879 Digunakan
Pelanggan menentukan 2,4879 untuk proyek tersebut.
2.4879 digunakan dalam aplikasi industri suhu tinggi yang menuntut kinerja termal dan mekanik yang baik.

Untuk perkakas tungku, pemilihan material harus dipertimbangkan bersama dengan desain struktural karena paduan suhu tinggi yang sesuai pun dapat berubah bentuk jika:

• bagian terlalu lemah,

• bentang yang tidak didukung terlalu panjang,

• beban terkonsentrasi,

• atau geometri baki tidak dioptimalkan.


Untuk proyek ini, FH® Alloy memperlakukan material dan struktur sebagai satu sistem rekayasa.

Baki Bawah Design
Desain akhir yang pertama adalah baki bawah.
Baki menggunakan struktur penahan beban terbuka dengan beberapa bagian pendukung yang saling berhubungan.

Desainnya mencakup:

• struktur perimeter yang diperkuat,

• tulang rusuk penahan beban terdistribusi,

• beberapa titik dukungan,

• dan area koneksi/pemosisian khusus.


Tujuannya adalah untuk mendistribusikan beban seberat 250 kg ke seluruh baki dan mengurangi konsentrasi tegangan berlebih selama servis suhu tinggi.

Desain Baki Menengah
Desain kedua adalah baki perantara, dengan ukuran akhir:
880×550×40mm
Baki menggunakan struktur sel terbuka yang padat.

Desain ini membantu menggabungkan:

• distribusi beban,

• mengurangi massa padat yang tidak perlu,

• sirkulasi atmosfer tungku,

• aksesibilitas pendingin gas,

• dan dukungan struktural.


Geometri ini dikembangkan secara khusus untuk pengaturan pemuatan tungku yang dibutuhkan pelanggan.

Desain Struktur Terbuka untuk Pendinginan Nitrogen
Karena baki digunakan dengan pendingin gas nitrogen 3 Bar, tata letak struktur terbuka menjadi penting.
Desain sel terbuka memungkinkan gas pendingin melewati baki lebih efektif dibandingkan struktur tertutup atau terlalu padat.

Hal ini dapat mendukung:

• sirkulasi gas lebih seragam,

• pendinginan yang lebih efektif di sekitar bagian yang dimuat,

• dan mengurangi hambatan yang tidak perlu di dalam tungku.


Struktur terbuka juga membantu mengurangi penggunaan material dibandingkan dengan baki yang sepenuhnya kokoh.

Dirancang untuk 250 kg Per Baki
Pelanggan secara khusus membutuhkan:
Kapasitas beban 250 kg untuk setiap baki
Persyaratan ini merupakan inti dari desain ulang.

FH® Alloy mengevaluasi struktur penahan beban berdasarkan:

• geometri baki,

• distribusi dukungan,

• ketebalan bagian,

• bahan,

• dan kondisi pengoperasian suhu tinggi.


R daripada menganggap angka 250 kg sebagai beban statis suhu ruangan saja, struktur ini dikembangkan dengan mempertimbangkan aplikasi tungku sebenarnya.

Dari Umpan Balik Pelanggan hingga Desain Akhir
Proyek ini menunjukkan bagaimana umpan balik pelanggan dapat diubah menjadi solusi teknik baru.
Prosesnya dimulai dari konsep sebelumnya yang dianggap terlalu berat oleh pelanggan.

Proses pengembangan baru kemudian diikuti:
Umpan Balik Desain Sebelumnya
↓
Persyaratan Pemuatan Baru
↓
Persyaratan Ketebalan yang Diperbarui
↓
Review Kondisi Tungku Vakum
↓
Desain Ulang Struktural
↓
Model 3D Akhir
↓
Manufaktur
↓
Inspeksi Akhir
↓
Pengiriman
Pendekatan ini memungkinkan FH® Alloy mengembangkan solusi baru, bukan sekadar mereproduksi konsep sebelumnya.

Manufaktur
Setelah desain akhir dikonfirmasi, FH® Alloy melanjutkan produksi:

• 1 baki bawah

• 2 baki perantara


Semua komponen diproduksi sesuai dengan model teknik yang disetujui dan kebutuhan pelanggan.

Produksi difokuskan pada pengendalian:

• akurasi dimensi,

• geometri struktural,

• bidang pendukung penting,

• dan konsistensi keseluruhan dengan desain akhir.


Pemeriksaan Mutu Akhir
Sebelum pengiriman, FH® Alloy melakukan pemeriksaan akhir terhadap baki yang telah selesai.
Pemeriksaan tersebut meliputi:
Inspeksi Dimensi
Verifikasi dimensi utama dan tinggi bagian terhadap gambar yang disetujui.
Inspeksi Struktural
Memeriksa struktur penahan beban, area penyangga, dan geometri baki secara keseluruhan.
Inspeksi Penampilan
Tinjauan kondisi produksi secara keseluruhan dan kualitas permukaan.
Menggambar Kesesuaian
Konfirmasi bahwa baki yang sudah jadi sesuai dengan desain teknik 3D yang disetujui.
Setelah pemeriksaan selesai, baki disiapkan untuk dikirim ke pelanggan Slovenia.

Spesifikasi Proyek

Sorotan Proyek
Desain Ulang Berdasarkan Umpan Balik Pelanggan
Baki baru dikembangkan setelah pelanggan menganggap konsep sebelumnya terlalu berat.
Kebutuhan Beban 250 kg
Setiap baki didesain ulang untuk memenuhi kapasitas muatan yang dibutuhkan sebesar 250 kg.
Peningkatan Ketebalan Struktural
Desain akhir menggabungkan peningkatan ketebalan bagian sesuai dengan kebutuhan pelanggan yang diperbarui.
Aplikasi Tungku Vakum
Baki dirancang untuk pengoperasian 1060°C dan pendinginan gas nitrogen 3 Bar.
Selesaikan Eksekusi Proyek
FH® Alloy menangani seluruh proses:
Desain Ulang Teknik → Pemodelan 3D → Manufaktur → Inspeksi → Pengiriman

Lebih dari Baki Tungku Standar
Proyek ini menunjukkan mengapa perkakas tungku yang disesuaikan tidak boleh dipilih hanya berdasarkan tingkat material atau dimensi eksternal.

Desain baki yang sukses harus mempertimbangkan:

• suhu operasi,

• metode pendinginan,

• beban benda kerja,

• baki berat sendiri,

• ketebalan struktural,

• tata letak dukungan,

• dan risiko deformasi jangka panjang.


FH® Alloy menggabungkan parameter-parameter ini saat mengembangkan perkakas perlakuan panas yang disesuaikan.

Baki Tungku Vakum Khusus dari FH® Alloy
Wuxi Junteng Fanghu Alloy Technology Co., Ltd.(FH® Alloy) designs and manufactures customized high-temperature furnace tooling, including:

• Baki Tungku Vakum

• Baki Perawatan Panas

• Keranjang Tungku

• Perlengkapan Perawatan Panas

• Baki Dasar

• Baki Menengah

• Perkakas Tungku Berkelanjutan

• Perlengkapan Tungku Lubang

• Komponen Paduan Tahan Panas Khusus


Kami mendukung pelanggan dari:
Tinjauan Kondisi Pengoperasian → Desain Struktural → Pemodelan 3D → Manufaktur → Inspeksi → Pengiriman

Perlu Mengoptimalkan Berat atau Kapasitas Beban Baki Tungku Anda?
Jika baki tungku Anda saat ini adalah:

• terlalu berat,

• mudah berubah bentuk,

• tidak mampu menopang beban yang dibutuhkan,

• atau tidak cocok untuk proses tungku Anda saat ini,


FH® Alloy dapat mengevaluasi desain yang ada dan mengembangkan pengganti yang optimal.

Untuk evaluasi teknik, harap berikan:

• jenis tungku,

• dimensi baki,

• bahan,

• suhu maksimum,

• metode pendinginan,

• beban yang dibutuhkan,

• berat baki yang ada,

• permasalahan pelayanan yang ada,

• dan gambar atau foto jika tersedia.


FH® Alloy dapat mengembangkan solusi khusus berdasarkan kondisi tungku aktual dan persyaratan pemuatan Anda.
