Baki Basis Perlakuan Panas Tugas Berat Khusus untuk Pelanggan Polandiaiaia
Studi Kasus Pelanggan | Desain Teknik, Manufaktur & Pengiriman
Lokasi Pelanggan: Poland
Produk: Baki Dasar Perawatan Panas Khusus
Aplikasi: Karburasi & Pendinginan Minyak
Ukuran yang Dirancang:

• 1400×1600×70mm

• 1400×2200×70mm


Suhu Proses Maksimum: 1000°C
Suhu Pendinginan Minyak: Kira-kira. 100°C
Beban Tungku: Hingga 2,8 ton tergantung ukuran tungku
Lingkup Layanan: Pengiriman Manufaktur Desain Rekayasa
Pabrikan: Wuxi Junteng Fanghu Alloy Technology Co., Ltd.(FH® Alloy)

Ikhtisar Proyek
FH® Alloy menyelesaikan proyek baki dasar perlakuan panas khusus untuk pelanggan di Polandia.
Berbeda dengan pesanan build-to-print konvensional, pelanggan tidak menyelesaikan gambar baki. Sebaliknya, mereka menyediakan kondisi pengoperasian tungku utama, dimensi pemuatan, proses perlakuan panas, dan beban tungku yang diperlukan.
Berdasarkan masukan teknis ini, FH® Alloy bertanggung jawab untuk mengembangkan struktur baki, menyiapkan gambar teknik, membuat produk jadi, dan mengatur pengiriman.
Dua ukuran baki utama dikembangkan untuk proyek ini:

• 1400×1600×70mm

• 1400×2200×70mm


Baki dirancang untuk proses karburasi yang berat pada suhu hingga 1000°C, diikuti dengan perendaman dalam minyak quenching pada suhu sekitar 100°C.

Kondisi Pengoperasian Pelanggan
Pelanggan memasok FH® Alloy dengan data aplikasi berikut.

Tantangan Pelanggan: Belum Ada Gambar yang Selesai
Salah satu karakteristik terpenting dari proyek ini adalah pelanggan Polandia tidak memberikan gambar produksi yang sudah ada.

Pelanggan terutama memasok:

• dimensi pemuatan tungku,

• suhu karburasi,

• kondisi pendinginan,

• beban tungku yang diharapkan,

• dimensi baki yang diperlukan,

• dan persyaratan fungsional untuk kolom yang dapat dilepas.


Oleh karena itu FH® Alloy perlu mengubah parameter operasi ini menjadi struktur baki yang praktis dan dapat diproduksi.
Hal ini memerlukan evaluasi teknik daripada penyalinan dimensi sederhana.

Tantangan Teknik: Bersepeda Termal Beban Berat Ukuran Besar
Bakinya relatif besar, khususnya versi 1400×2200×70mm.
Baki tungku besar yang beroperasi di bawah beban berat dan suhu tinggi menghadapi beberapa risiko teknis.

Deformasi Suhu Tinggi
Pada suhu karburasi mendekati 1000°C, kekuatan mekanik paduan tahan panas menurun dibandingkan dengan kondisi suhu kamar.
Jika struktur pendukung tidak dirancang dengan benar, baki mungkin mengalami:

• kendur,

• memutar,

• deformasi lokal,

• atau distorsi dimensi permanen.


Untuk baki berukuran 1400 × 2200 mm, hal ini menjadi sangat penting.

Pemuatan Tungku Berat
Menurut informasi pengoperasian pelanggan, kondisi pemuatan tungku dapat mencapai:

• 2,8 ton untuk konfigurasi tungku 2200 × 1400 mm

• kurang lebih 2 ton untuk konfigurasi 1600×1400 mm


Pelanggan juga mengindikasikan bahwa persyaratan pemuatan baki bisa mendekati kondisi muatan tungku secara keseluruhan dalam aplikasi tertentu.
Hal ini memerlukan desain baki untuk memberikan distribusi beban yang efektif di area permukaan yang luas.

Perubahan Suhu yang Cepat Selama Pendinginan Minyak
Siklus perlakuan panas meliputi:
Karburasi hingga 1000°C → Pendinginan Minyak pada suhu sekitar 100°C
Ini menunjukkan perbedaan suhu yang besar.
Paparan berulang terhadap siklus ini dapat menghasilkan:

• stres termal,

• kelelahan termal,

• distorsi,

• konsentrasi stres di sekitar sendi,

• dan degradasi struktural bertahap.


Oleh karena itu, struktur baki perlu mempertimbangkan pembebanan statis dan siklus termal berulang.

Desain Rekayasa Paduan FH®
FH® Alloy mengembangkan dua struktur baki yang disesuaikan berdasarkan ukuran tungku pelanggan dan kondisi beban.

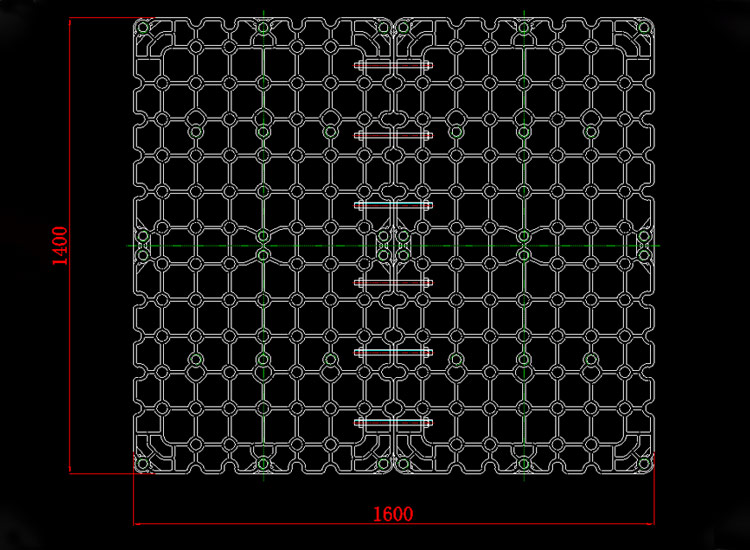

Baki Dasar 1400×1600×70mm
Baki pertama dirancang dengan dimensi keseluruhan:
1400×1600×70mm
Struktur ini menggunakan tata letak penahan beban tipe grid berulang untuk mendistribusikan beban ke seluruh permukaan baki.
Desainnya juga menggabungkan posisi sambungan dan penyangga yang ditempatkan secara strategis sehingga baki dapat bekerja sama dengan kolom vertikal yang dapat dilepas bila diperlukan.
Tujuan desain utama meliputi:

• kekakuan suhu tinggi,

• distribusi beban,

• mengurangi rentang yang tidak didukung,

• kompatibilitas dengan kolom yang dapat dilepas,

• dan pemuatan tungku praktis.

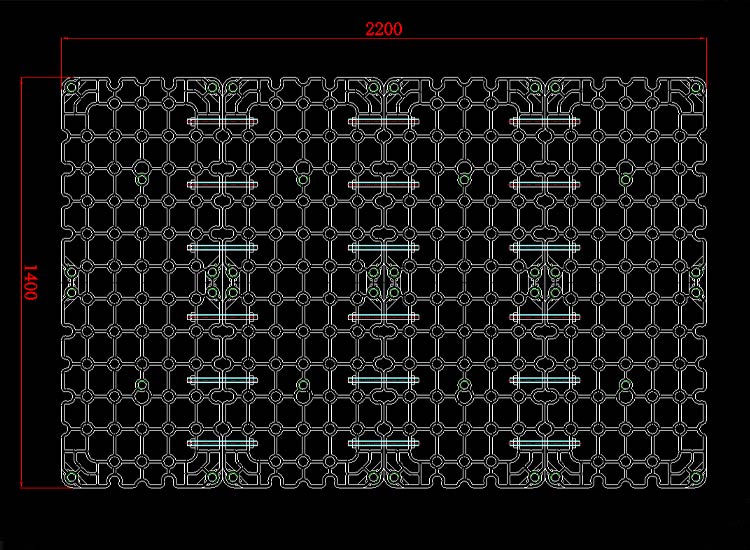

1400×2200×70mm Base Tray
Desain kedua adalah baki yang lebih besar:
1400×2200×70mm
Karena bertambahnya panjang, pengendalian struktural menjadi lebih penting.
Gambar akhir menggabungkan beberapa bagian struktural dan sambungan penguat untuk menjaga stabilitas di area kerja yang lebih besar.
Versi 2200 mm dikembangkan untuk kondisi tungku dengan beban hingga kurang lebih 2,8 ton.
Fokus tekniknya meliputi:

• mengendalikan deformasi bentang panjang,

• meningkatkan transfer beban,

• mendistribusikan tegangan ke seluruh struktur,

• dan menjaga penanganan dan perakitan praktis.


Desain Struktur Tipe Grid
Kedua konsep baki menggunakan struktur grid terbuka.
Jenis struktur ini memberikan beberapa keuntungan dalam aplikasi perlakuan panas.
Peningkatan Distribusi Beban
Tulang rusuk pendukung yang saling berhubungan membantu mentransfer beban melintasi berbagai jalur struktural daripada memusatkan tegangan pada sejumlah kecil komponen struktur.
Mengurangi Berat Badan
Struktur terbuka memberikan efisiensi struktural yang tinggi tanpa membuat seluruh baki menjadi padat dan berat.
Sirkulasi Proses yang Lebih Baik
Geometri terbuka memungkinkan atmosfer tungku dan media pendinginan bergerak melalui baki dengan lebih efektif.
Manajemen Ekspansi Termal
Struktur jaringan yang dirancang dengan baik dapat membantu mengakomodasi ekspansi termal selama siklus pemanasan dan pendinginan berulang.

Desain Kolom yang Dapat Dilepas
Pelanggan secara khusus meminta:

• Kolom yang dapat dengan mudah dilepas tergantung bebannya.


Oleh karena itu FH® Alloy memasukkan posisi pemasangan kolom ke dalam desain baki.
Hal ini memungkinkan pelanggan untuk mengonfigurasi perlengkapan sesuai dengan kebutuhan pemuatan yang berbeda.
Bila dukungan vertikal tambahan diperlukan, kolom dapat dipasang pada posisi yang ditentukan.
Jika pengaturan produksi tidak memerlukannya, kolom dapat dihapus.
Ini memberikan fleksibilitas yang lebih besar dibandingkan dengan struktur perlengkapan yang sepenuhnya tetap.

Desain Berdasarkan Beban Tungku Aktual
Pertimbangan utama dalam proyek ini adalah ukuran tungku yang berbeda memiliki kapasitas pemuatan yang berbeda.
Misalnya:
Tungku 2200 × 1400
Perkiraan beban tungku:
2,8 ton
Tungku 1600 × 1400
Perkiraan beban tungku:
2 ton
Daripada menggunakan struktur yang sama persis untuk setiap ukuran tungku, FH® Alloy mengevaluasi hubungan antara:
Ukuran Baki Posisi Penopang Beban Tungku Kondisi Suhu Tinggi
dan mengembangkan desain yang sesuai.

Dari Parameter Operasi hingga Gambar Teknik Akhir
Proyek ini mengikuti proses rekayasa yang lengkap.
Informasi Tungku Pelanggan
↓
Tinjauan Proses Perlakuan Panas
↓
Memuat Analisis Kebutuhan
↓
Pengembangan Konsep Struktural
↓
Penempatan Kolom yang Dapat Dilepas
↓
Gambar Teknik
↓
Manufaktur
↓
Inspeksi
↓
Pengiriman
Pelanggan menyediakan kondisi tungku, bukan gambar akhir, dan FH® Alloy mengubah persyaratan tersebut menjadi dua desain baki dasar yang siap produksi.

Spesifikasi Proyek

Mengapa Proyek Ini Berbeda dengan Manufaktur Build-to-Print
Banyak proyek perlengkapan perlakuan panas dimulai dengan gambar pelanggan yang lengkap.
Proyek ini tidak.
Pelanggan Polandia memberikan informasi proses dan tungku, sementara FH® Alloy bertanggung jawab untuk mengubah persyaratan tersebut menjadi solusi teknik yang bisa diterapkan.
Oleh karena itu, proyek ini menunjukkan kemampuan FH® Alloy dalam:

• analisis aplikasi,

• pengembangan struktural,

• desain baki ukuran besar,

• rekayasa perlengkapan beban berat,

• desain dukungan yang dapat dilepas,

• persiapan menggambar,

• manufaktur,

• dan pengiriman akhir.


Kemampuan ini sangat berharga bagi pelanggan yang mengetahui kondisi tungku mereka namun belum memiliki gambar perlengkapan akhir.
