Keranjang Pemuatan Perlakuan Panas HR9 | 1380×1230×280mm
Keranjang Tungku Besar yang Dapat Ditumpuk untuk Perlakuan Panas Industri
Paduan FH® memproduksi keranjang pemuatan perlakuan panas khusus, rak tungku, dan perlengkapan tahan panas untuk aplikasi pemrosesan termal industri.

Keranjang perlakuan panas ini dibuat dari paduan tahan panas HR9 dan berukuran 1380×1230×280mm.

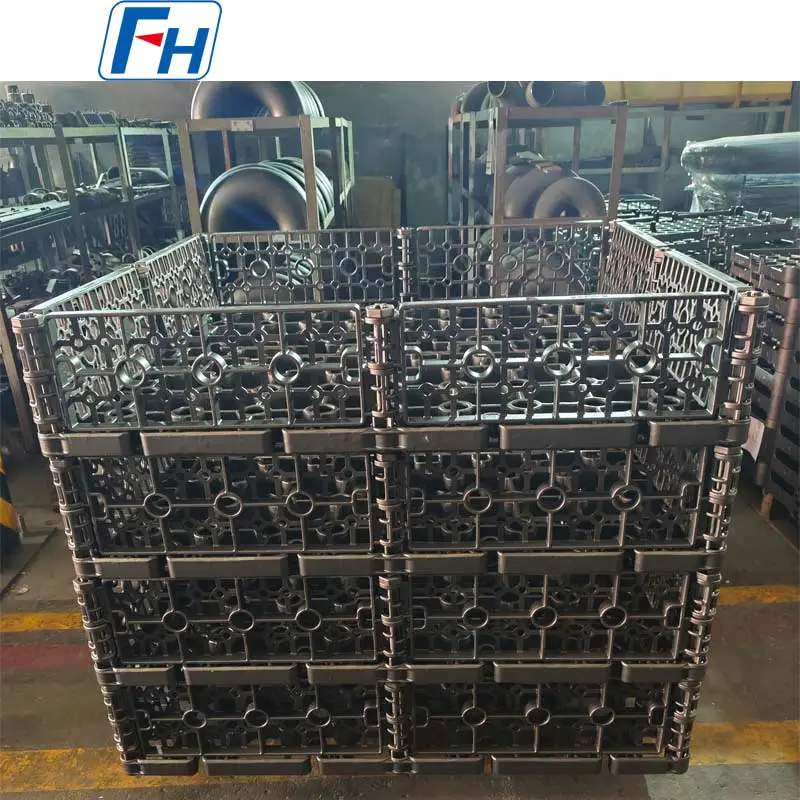

Keranjang menggunakan rangka kisi terbuka besar dengan dinding samping yang diperkuat dan titik penumpukan terintegrasi. Beberapa keranjang dapat dirakit secara vertikal untuk menciptakan sistem pemuatan tungku yang lengkap, menjadikan desain ini cocok untuk produksi batch di mana beberapa lapisan komponen perlu diproses dalam satu muatan tungku.

Setiap keranjang dapat disesuaikan sesuai dengan dimensi tungku pelanggan, geometri benda kerja, berat pemuatan, dan proses perlakuan panas.

Spesifikasi Produk

Keranjang Pemuatan Tungku Besar
Dengan dimensi 1380 × 1230 mm, keranjang ini dirancang sebagai perlengkapan pemuatan tungku format besar.
Dibandingkan dengan keranjang komponen kecil, perlengkapan perlakuan panas yang besar perlu menopang beban yang lebih besar sekaligus menjaga stabilitas dimensi selama pemanasan dan pendinginan berulang.
Keranjang ini dilengkapi kerangka struktural yang diperkuat di sekelilingnya dan di seluruh dinding samping untuk memberikan dukungan selama pengoperasian dan penanganan tungku.
Ketinggiannya yang rendah yaitu 280 mm juga memungkinkan beberapa keranjang ditumpuk dalam ketinggian ruang tungku yang tersedia.

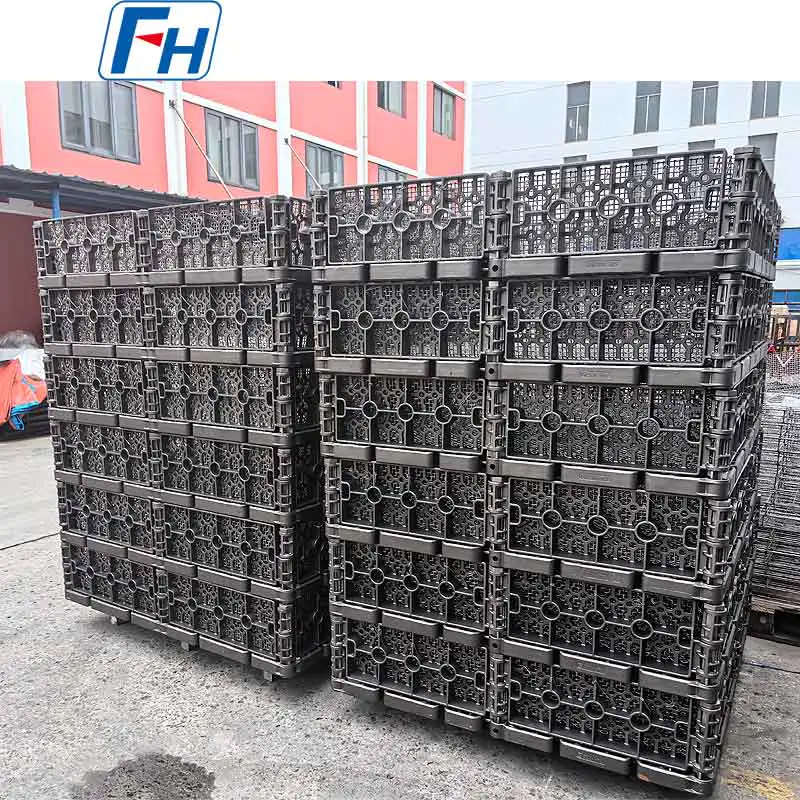

Desain Modular yang Dapat Ditumpuk

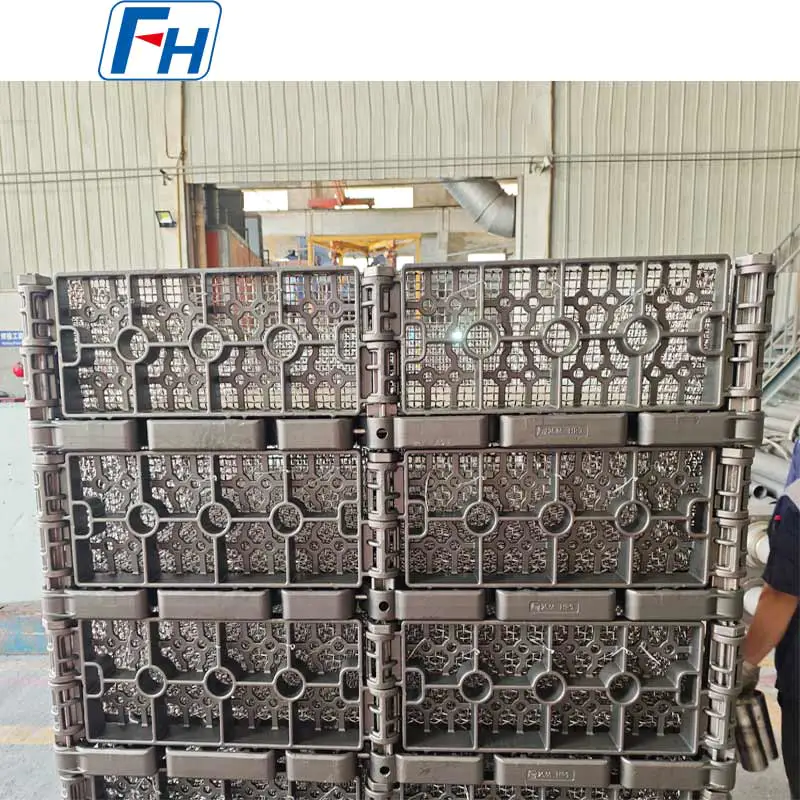

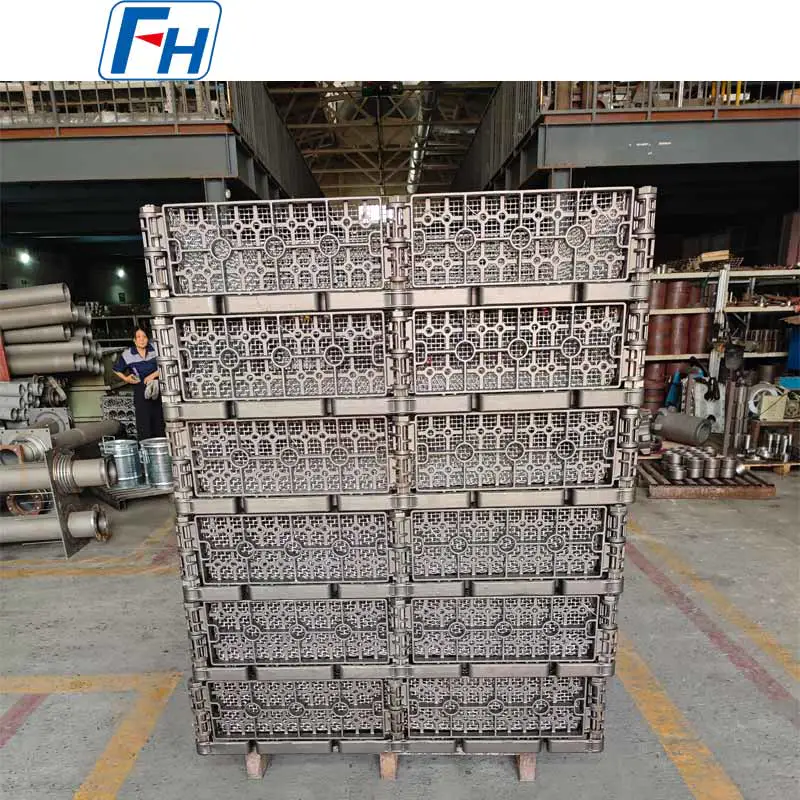

Keranjang dirancang sedemikian rupa sehingga beberapa unit dapat digabungkan menjadi rakitan pemuatan vertikal.
Pengaturan modular ini memberikan fleksibilitas untuk batch produksi yang berbeda.
Tergantung pada kebutuhan tungku dan pemuatan, pelanggan dapat menggunakan:

• Satu keranjang

• Beberapa keranjang bertumpuk

• Rakitan pemuatan multi-lapisan yang lengkap


Struktur penumpukan membantu menjaga jarak antar lapisan yang konsisten sekaligus memungkinkan ruang tungku digunakan lebih efisien.
Untuk proyek pengganti, FH® Alloy juga dapat mereproduksi atau mendesain ulang antarmuka penumpukan yang ada sesuai dengan gambar atau sampel pelanggan.

Struktur Jaringan Terbuka
Desain kisi terbuka memberikan banyak ruang kosong di sekitar bagian yang dimuat.
Hal ini penting untuk perlengkapan perlakuan panas karena keranjang itu sendiri tidak boleh menghalangi atmosfer tungku atau aliran panas.

Struktur terbuka dapat mendukung:

• Sirkulasi atmosfer tungku

• Perpindahan panas di sekitar benda kerja

• Aliran media pendingin

• Turunkan massa perlengkapan yang tidak perlu

• Inspeksi visual yang lebih mudah terhadap komponen yang dimuat


Pola bukaan dan posisi penyangga internal dapat disesuaikan dengan ukuran dan bentuk bagian yang sedang diproses.

Bahan Tahan Panas HR9
Keranjang ini dibuat dari paduan tahan panas HR9.
Perlengkapan perlakuan panas harus berulang kali tahan terhadap suhu tinggi, ekspansi termal, pembebanan mekanis, dan siklus pendinginan. Oleh karena itu pemilihan material secara langsung mempengaruhi stabilitas perlengkapan dan kinerja layanan.
Untuk keranjang perlakuan panas, bahan harus dipilih sesuai dengan lingkungan kerja yang lengkap, termasuk:

• Suhu tungku

• Suasana tungku

• Waktu pemanasan

• Metode pendinginan

• Muat per keranjang

• Jumlah siklus termal

• Distribusi benda kerja


FH® Alloy juga dapat memproduksi perlengkapan pemuatan tungku serupa dari bahan alternatif tahan panas bila diperlukan.

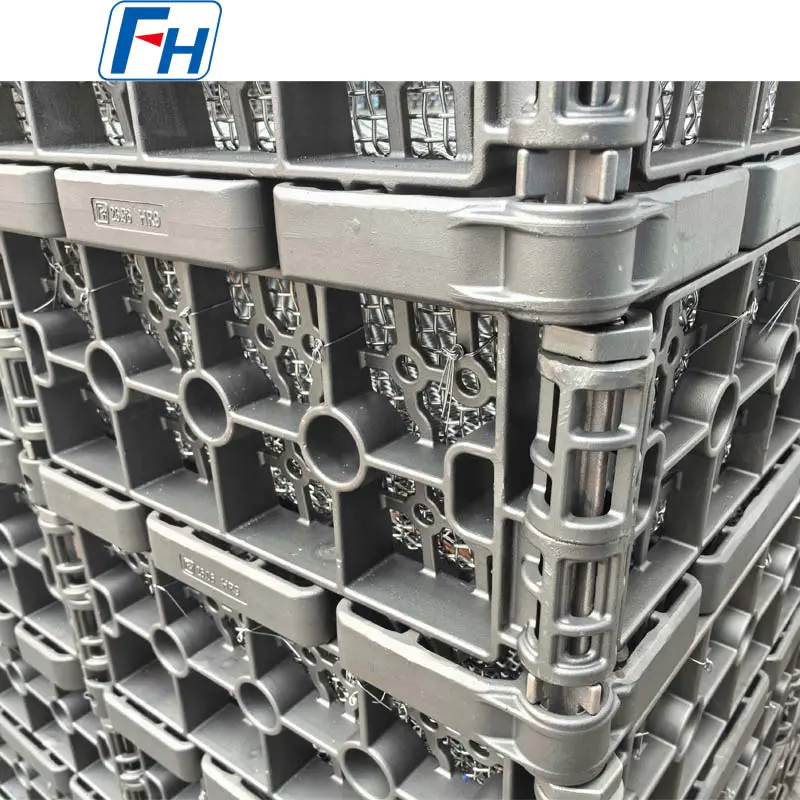

Konstruksi Rangka Bertulang
Keranjang tungku yang besar secara bertahap dapat terdistorsi jika strukturnya tidak dirancang dengan benar.
Desain ini menggunakan rangka yang diperkuat dengan banyak persimpangan dan bagian pendukung untuk mendistribusikan muatan melalui keranjang.
Daripada hanya mengandalkan bagian yang lebih tebal, perlengkapan tungku harus menyeimbangkan:
Kekuatan Mekanik Stabilitas Termal Perlengkapan Aliran Panas Berat
Hal ini terutama penting untuk keranjang besar yang berulang kali ditumpuk, diangkat, dan terkena suhu tinggi.

Dirancang untuk Siklus Tungku Berulang
Selama produksi, keranjang perlakuan panas berulang kali terkena:
Memuat → Pemanasan → Penahan → Pendinginan → Bongkar
Selama penggunaan jangka panjang, perlengkapan dapat mengalami mulur suhu tinggi, kelelahan termal, oksidasi, dan perubahan dimensi.
Oleh karena itu, desain struktural keranjang dikembangkan tidak hanya untuk kapasitas muatan awal, tetapi juga untuk operasi industri berulang.
FH® Alloy dapat mengoptimalkan geometri rangka dan posisi penyangga sesuai dengan kondisi kerja aktual pelanggan.

Aplikasi Perlakuan Panas
Keranjang tungku HR9 yang besar dapat disesuaikan untuk menangani berbagai komponen industri, termasuk:

• Roda gigi

• Poros

• Cincin

• Komponen bantalan

• Komponen otomotif

• Bagian transmisi

• Komponen palsu

• Bagian mesin

• Komponen logam memerlukan perlakuan panas batch


D dukungan pembebanan yang berbeda dapat digabungkan sesuai dengan geometri komponen.

Aplikasi Tungku
Keranjang pemuatan tungku jenis ini dapat disesuaikan untuk berbagai peralatan perlakuan panas industri, termasuk:

• Tungku batch

• Tungku atmosfer

• Tungku anil

• Tungku pengerasan

• Tungku karburasi

• Tungku temper

• Jalur perlakuan panas berkelanjutan

• Sistem pemrosesan termal industri lainnya


Struktur perlengkapan yang tepat harus disesuaikan dengan tungku dan proses tertentu, bukan hanya dipilih berdasarkan dimensi luar.

Pembuatan Keranjang Tungku Kustom
FH® Alloy mendukung produksi perlengkapan tungku yang sepenuhnya disesuaikan.

Pelanggan dapat menyediakan:
Gambar 2D / Model 3D / Sampel yang Ada / Informasi Tungku
Kami dapat menyesuaikan:

• Panjang keseluruhan

• Lebar

• Tinggi

• Kelas materi

• Struktur rangka

• Pengaturan jaringan

• Posisi penguatan

• Memuat dukungan

• Antarmuka bertumpuk

• Poin pengangkatan

• Menemukan fitur


Jika perlengkapan yang ada mengalami distorsi atau retak, pelanggan juga dapat memberikan foto keranjang bekas untuk evaluasi struktur.

Informasi untuk Kutipan
Untuk proyek keranjang tungku khusus, harap berikan informasi sebanyak mungkin:
Informasi Tungku

• Jenis tungku

• Dimensi ruangan

• Suhu kerja

• Suhu maksimum

• Suasana tungku

• Siklus pemanasan

• Metode pendinginan


Informasi Benda Kerja

• Dimensi bagian

• Bagian berat

• Jumlah bagian per lapisan

• Total muatan per keranjang

• Pengaturan pemuatan


Informasi Jadwal

• Dimensi keranjang yang diperlukan

• Jumlah lapisan yang ditumpuk

• Gambar yang ada

• Foto keranjang yang ada

• Bahan yang disukai


Detail ini membantu menentukan kombinasi material, struktur, dan berat perlengkapan yang tepat.

Proses Manufaktur
Keranjang perlakuan panas khusus mungkin melibatkan tahapan produksi berikut:
Tinjauan Teknis → Konfirmasi Gambar → Persiapan Bahan → Pengecoran → Pemesinan → Perakitan → Inspeksi → Pengepakan
Untuk keranjang besar yang dapat ditumpuk, kontrol dimensi di area penempatan dan penumpukan sangat penting agar beberapa keranjang dapat dirakit dengan benar.

Inspeksi Kualitas
Tergantung pada persyaratan proyek, inspeksi dapat mencakup:

• Dimensi keseluruhan

• Geometri bingkai

• Antarmuka susun

• Penyelarasan struktural

• Dimensi pemasangan kunci

• Kondisi permukaan

• Perakitan cocok


Persyaratan inspeksi khusus pelanggan dapat didiskusikan sebelum produksi.

Tersedia Bahan Tahan Panas
Selain HR9, FH® Alloy dapat memproduksi keranjang tungku dan perlengkapan perlakuan panas dari bahan seperti:

• 1.4848

• 1.4849

• 1.4852

• 310S

• Cr25Ni20

• Cr25Ni35

• HAI

• HT

• Paduan tahan panas lainnya

• Paduan berbahan dasar nikel


Bahan akhir harus dipilih berdasarkan suhu aktual, atmosfer, metode pendinginan, dan kondisi pembebanan mekanis.

Perlengkapan Perlakuan Panas Khusus dari FH® Alloy
FH® Alloy berspesialisasi dalam perkakas tungku tahan panas untuk aplikasi perlakuan panas industri.

Rangkaian produk khusus kami meliputi:

• Keranjang Perlakuan Panas

• Keranjang Pemuatan Tungku

• Baki Perawatan Panas

• Rak Perawatan Panas

• Baki Dasar

• Perlengkapan Tungku Lubang

• Perlengkapan Tungku Kustom


Produksi dapat didasarkan pada gambar pelanggan atau persyaratan pengoperasian tungku sebenarnya.

Minta Keranjang Tungku Khusus
Butuh keranjang pemuatan atau perlengkapan pengganti perlakuan panas baru?
Kirim FH® Alloy Anda:
Menggambar Dimensi Tungku Suhu Kerja Suasana Metode Pendinginan Ukuran Benda Kerja Kapasitas Beban
Tim kami dapat mengevaluasi kondisi pengoperasian dan mengembangkan perlengkapan pemuatan tungku yang sesuai.
FH® Alloy
Perlengkapan Perlakuan Panas Khusus & Komponen Paduan Tahan Panas

Pertanyaan Umum
Q1: Berapa ukuran keranjang perlakuan panas ini?
Keranjang itu berukuran:
1380 × 1230 × 280 mm
Dimensi khusus tersedia.

Q2: Bahan apa yang digunakan?
Produk ini dibuat dari paduan tahan panas HR9.

Q3: Bisakah keranjang ini ditumpuk?
Ya. Keranjang menggunakan konfigurasi yang dapat ditumpuk sehingga beberapa unit dapat dipasang secara vertikal di dalam tungku.

Q4: Apakah struktur pendukung internal dapat diubah?
Ya. Posisi penyangga, bukaan dan geometri rangka dapat disesuaikan dengan benda kerja.

Q5: Dapatkah Anda mereproduksi keranjang tungku kami yang sudah ada?
Ya. FH® Alloy dapat diproduksi sesuai dengan gambar pelanggan, model 3D, atau sampel perlengkapan yang ada.

Q6: Dapatkah Anda mendesain perlengkapan jika kami hanya memberikan informasi tungku?
Ya. Dimensi tungku, suhu pengoperasian, atmosfer, kondisi pendinginan, dan informasi pembebanan dapat digunakan sebagai dasar pengembangan perlengkapan.

Q7: Apakah paduan tahan panas lainnya tersedia?
Ya. Pilihan material mencakup 1.4848, 1.4849, 1.4852, 310S, Cr25Ni20, Cr25Ni35, HU, HT dan paduan tahan panas lainnya.
