Tabung Radiant Tipe P Khusus untuk Tungku Industri

Rakitan Tabung Radiant Paduan Tahan Panas | Pelat & Sambungan Pemasangan Khusus | Paduan FH®
Paduan FH® memproduksi tabung pancaran tipe P khusus untuk tungku industri dan peralatan perlakuan panas, menyediakan rakitan tabung pancaran lengkap sesuai dengan gambar pelanggan, dimensi tungku, suhu pengoperasian, atmosfer, dan persyaratan sistem pembakar.

Konfigurasi berbentuk P menggabungkan bagian pancaran lurus panjang dengan tikungan balik, menciptakan jalur pemanasan yang diperpanjang dalam ruang tungku yang relatif kompak.

Jenis tabung radiasi ini cocok untuk sistem pemanas industri yang memerlukan pemanasan tidak langsung, atmosfer tungku terkendali, distribusi panas stabil, dan integrasi tungku khusus.

Ikhtisar Produk

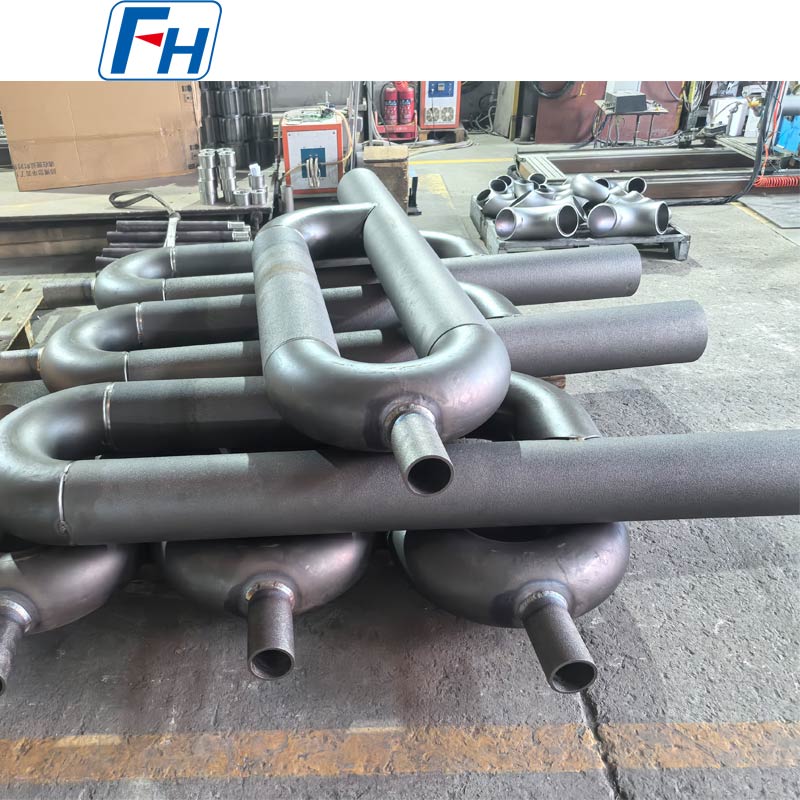

Tabung radiasi tipe P menggunakan beberapa bagian tabung lurus dan tikungan balik untuk membentuk jalur pemanasan berkelanjutan.
Dibandingkan dengan tabung pancaran lurus konvensional, struktur tipe P dapat memberikan permukaan pancaran yang lebih panjang dengan tetap mempertahankan pengaturan pemasangan yang kompak.
Produk yang ditampilkan dapat diproduksi sebagai perakitan lengkap termasuk:

• Bagian tabung radiasi utama

• Kembalikan tikungan

• Pelat pemasangan

• Koneksi sisi burner

• Sambungan stopkontak/knalpot

• Komponen pendukung

• Antarmuka instalasi khusus


FH® Alloy mendukung proyek tungku baru dan pembuatan tabung radiasi pengganti.

Spesifikasi Khas

Dimensi Tabung Radiant Tipe P
Setiap tabung radiasi tipe P dapat diproduksi sesuai dengan tata letak tungku pelanggan.

Parameter dimensi yang umum meliputi:

• OD – Diameter Luar Tabung

• WT – Ketebalan Dinding

• L – Panjang Keseluruhan

• C – Jarak Pusat

• R – Radius Tikungan Kembali

• W – Lebar Keseluruhan

• Pelat pemasangan dimensions

• Diameter tabung sambungan

• Panjang koneksi

• Dimensi lubang pemasangan

• Dimensi antarmuka pembakar


Referensi Gambar

• OD = Diameter Luar

• WT = Tebal Dinding

• L = Panjang Keseluruhan

• C = Jarak Pusat

• R = Radius Tikungan


Semua dimensi dapat disesuaikan menurut gambar pelanggan, sampel, atau dimensi tungku yang ada.

Struktur Multi-Pass Berbentuk P
Perbedaan utama antara tabung radiasi tipe-P dan tabung radiasi lurus konvensional adalah geometri aliran baliknya.
Beberapa bagian lurus dihubungkan oleh bagian balik yang melengkung, membentuk jalur aliran internal yang lebih panjang.
Desain ini dapat memberikan:

• Permukaan pemanas berseri yang lebih besar

• Jalur pemanasan yang lebih panjang

• Pengaturan instalasi yang ringkas

• Tata letak tungku yang fleksibel

• Perpindahan panas yang stabil

• Pengaturan pembakar dan pembuangan yang disesuaikan


Geometri tipe P yang tepat harus dirancang sesuai dengan tungku sebenarnya daripada menggunakan satu dimensi standar untuk setiap aplikasi.

Bahan Paduan Tahan Panas
Pemilihan material sangat penting untuk masa pakai tabung radiasi.
FH® Alloy dapat memproduksi tabung pancaran tipe P menggunakan bahan tahan panas yang berbeda, termasuk:

• 1.4848

• 1.4849

• 1.4852

• 2.4879

• Paduan tahan panas Cr-Ni

• Paduan tahan panas Ni tinggi

• Paduan suhu tinggi berbahan dasar nikel

• Nilai lain yang ditentukan pelanggan


Pemilihan bahan harus mempertimbangkan:

• Suhu pengoperasian

• Suasana tungku

• Kondisi pembakar

• Frekuensi siklus termal

• Kondisi oksidasi

• Ketebalan dinding tabung

• Kehidupan pelayanan yang diperlukan


Jika material tidak ditentukan, FH® Alloy dapat memberikan dukungan pemilihan material berdasarkan kondisi pengoperasian tungku sebenarnya.

Dirancang untuk Pemanasan Tungku Tidak Langsung
Tabung radiasi tipe P biasanya digunakan di mana nyala api pembakar dan gas pembakaran harus tetap terpisah dari ruang kerja tungku.
Panas dipindahkan melalui dinding tabung pancaran dan diradiasikan ke benda kerja di dalam tungku.
Pengaturan ini dapat membantu menyediakan:

• Suasana tungku terkendali

• Mengurangi kontak api langsung

• Pemanasan lebih stabil

• Distribusi suhu yang seragam

• Pengoperasian berkelanjutan yang andal


Pelat & Sambungan Pemasangan Khusus

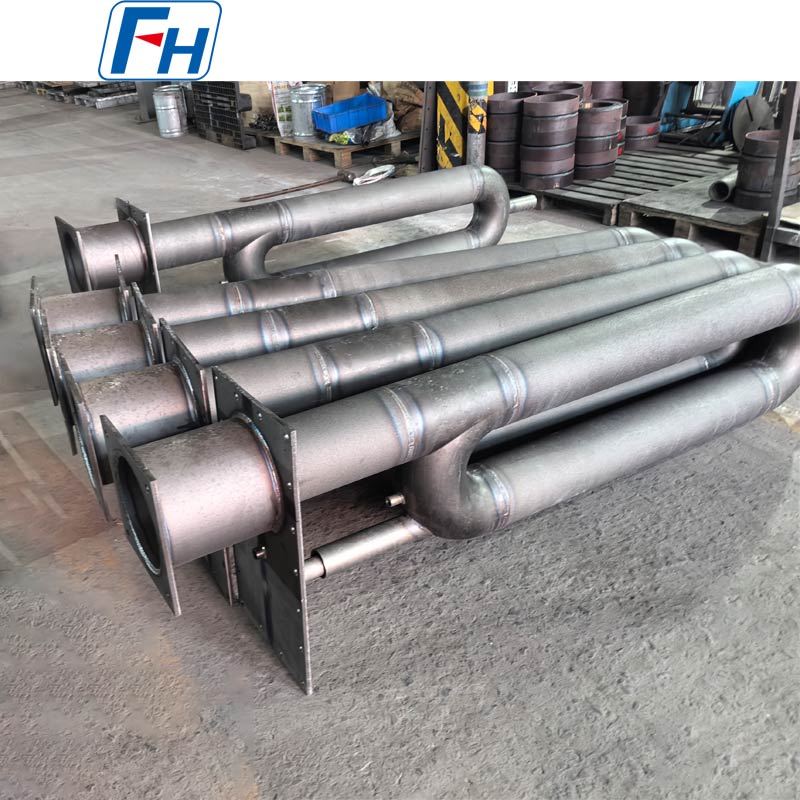

Tabung radiasi tipe P yang ditampilkan menggunakan pelat pemasangan khusus dan struktur sambungan ujung.
FH® Alloy dapat menyesuaikan:

• Pelat pemasangan width and height

• Ketebalan pelat

• Jumlah lubang pemasangan

• Diameter dan posisi lubang

• Koneksi pembakar

• Sambungan knalpot

• Diameter tabung sambungan

• Struktur pendukung

• Orientasi instalasi


Hal ini memungkinkan perakitan lengkap untuk menyesuaikan antarmuka tungku pelanggan yang ada.

Aplikasi Khas
Tabung radiasi tipe P banyak digunakan dalam:

• Tungku perlakuan panas

• Tungku anil

• Tungku pengerasan

• Tungku temper

• Tungku karburasi

• Tungku berkelanjutan

• Tungku perapian rol

• Tungku atmosfer pelindung

• Jalur pemrosesan baja

• Sistem pemanas industri


Mereka sangat cocok untuk aplikasi yang memerlukan jalur pemanasan radiasi yang panjang dalam ruang tungku terbatas.

Proses Manufaktur
Tergantung pada desainnya, manufaktur dapat mencakup:
Persiapan Bahan → Produksi Tabung → Persiapan Bagian Lurus → Fabrikasi Tikungan Balik → Perakitan → Pengelasan → Fabrikasi Pelat Pemasangan → Pemesinan → Inspeksi Dimensi → Pembersihan Permukaan → Inspeksi Akhir

Pengendalian manufaktur utama meliputi:

• kelurusan tabung

• Konsistensi ketebalan dinding

• Geometri tikungan

• Jarak pusat

• Kualitas las

• Penyelarasan koneksi

• Pelat pemasangan accuracy

• Toleransi dimensi keseluruhan


Untuk struktur tipe P yang kompleks, menjaga keselarasan yang benar antara beberapa bagian tabung sangatlah penting.

Keuntungan Utama
Jalur Pemanasan yang Diperpanjang
Struktur berbentuk P memberikan jalur pancaran yang lebih panjang dibandingkan tabung lurus sederhana.
Tata Letak Tungku Kompak
Beberapa bagian tabung dapat diatur dalam area pemasangan tungku terbatas.
Bahan Tahan Panas Kustom
Bahan dapat dipilih berdasarkan suhu dan suasana tungku.
Pembuatan Perakitan Lengkap
Bagian tabung, tikungan, pelat pemasangan, dan struktur sambungan dapat dipasok sebagai satu rakitan.
Produksi Berbasis Gambar
Cocok untuk proyek tungku industri yang sangat disesuaikan.
Manufaktur Penggantian
Tabung pancaran tipe P yang ada dapat direproduksi dari gambar, sampel, foto, atau pengukuran dimensi.

Kontrol Kualitas
Tergantung pada kebutuhan pelanggan, inspeksi dapat mencakup:

• Verifikasi materi

• Analisis komposisi kimia

• Inspeksi dimensi

• Pengukuran ketebalan dinding

• Pemeriksaan dimensi tikungan

• Jarak pusat inspection

• Inspeksi las

• Pelat pemasangan inspection

• Pemeriksaan dimensi sambungan

• Inspeksi perakitan akhir


Persyaratan inspeksi khusus dapat disepakati sebelum produksi.

Mengapa Memilih Paduan FH®?
FH® Alloy berspesialisasi dalam komponen paduan tahan panas khusus untuk tungku industri dan peralatan perlakuan panas.
Rangkaian tabung radiasi kami meliputi:

• Tabung Radiant Tipe P

• Tabung Radiant Berbentuk U

• Tabung Radiant Tipe I

• Tabung Bercahaya Lurus

• Tabung Radiasi Berbahan Bakar Gas

• Tabung Radiant Berbentuk Khusus

• Rakitan Tabung Radiant Kustom


Kami juga memproduksi:

• Rol tungku

• Tabung cor sentrifugal

• Perlengkapan perlakuan panas

• Baki tungku

• Keranjang tungku

• Komponen tungku tahan panas khusus


FH® Alloy mendukung manufaktur OEM, produksi berbasis gambar, proyek penggantian, dan pemilihan paduan khusus untuk pelanggan internasional.

Minta Penawaran
Untuk mendapatkan penawaran akurat untuk tabung radiasi tipe P Anda, berikan:

1. Gambar teknik atau sketsa

2. Diameter luar tabung

3. Ketebalan dinding

4. Dimensi keseluruhan

5. Jarak pusat

6. Kembalikan dimensi tikungan

7. Kelas materi

8. Pelat pemasangan dimensions
9. Detail sambungan burner/knalpot

10. Suhu pengoperasian

11. Suasana tungku

12. Jumlah yang dibutuhkan


Kirim gambar Anda atau spesifikasi tabung radiasi yang ada ke FH® Alloy untuk tinjauan teknis dan penawaran harga.

Pertanyaan Umum
Q1: Dapatkah Anda memproduksi tabung radiasi tipe-P sesuai dengan gambar kami?
Ya. FH® Alloy berspesialisasi dalam manufaktur yang disesuaikan berdasarkan gambar pelanggan, sampel, dan dimensi tungku.

Q2: Apa perbedaan antara tabung radiasi tipe P dan tipe U?
Tabung pancaran tipe U biasanya terdiri dari dua kaki paralel utama yang dihubungkan oleh satu tikungan balik. Tabung radiasi tipe P menggunakan pengaturan aliran balik yang lebih kompleks dengan beberapa bagian, memungkinkan jalur pemanasan yang lebih panjang di dalam tungku.

Q3: Bisakah pelat pemasangan disesuaikan?
Ya. Dimensi pelat, ketebalan, lubang pemasangan, bukaan sambungan, dan posisi pemasangan semuanya dapat dibuat sesuai dengan gambar tungku.

Q4: Bahan apa yang bisa digunakan?
Opsi yang tersedia meliputi paduan 1.4848, 1.4849, 1.4852, 2.4879, paduan Cr tinggi/Ni tinggi, paduan berbasis nikel, dan kadar tahan panas lain yang ditentukan pelanggan.

Q5: Dapatkah Anda memproduksi tabung radiasi tipe P pengganti?
Ya. Produk yang sudah ada dapat direproduksi menggunakan gambar, sampel, foto, atau dimensi yang diukur.

Q6: Dapatkah Anda menyediakan rakitan tabung radiasi lengkap?
Ya. FH® Alloy dapat memproduksi bagian tabung, tikungan balik, pelat pemasangan, sambungan, dan komponen struktural terkait sebagai perakitan lengkap.
