Produsen Tabung Radiant Bengkok Kustom FH® | Tabung Radiant Berbentuk untuk Tungku Industri

Merek: FH®
Sertifikasi: ISO9001, ISO14001
Bahan: Baja Struktural Karbon
Kelas Bahan: SS400 Q235
Ukuran: 1053,9x 1172x196mm atau Disesuaikan Sesuai Gambar
Tipe Struktur: Serpentine / Multi-Bend / Fabrikasi
Suhu Operasional: 200℃
MOQ: 2 buah

Hubungi Kami
PRAV：Tidak ada artikel sebelumnya
BERIKUTNYA：Tabung Radiant U untuk Tungku Perawatan Panas Pasar Korea
  • Parameter
  • Hubungi Kami

Tabung Radiant Baja Dilas Khusus untuk Sistem Pemanas Tungku Industri

Ikhtisar Produk
FH® SS400 Q235 Serpentine Bent Radiant Tube adalah sistem tabung pemanas multi-lintasan fabrikasi yang dirancang untuk aplikasi tungku industri yang memerlukan solusi baja struktural yang hemat biaya.
Berbeda dengan tabung radiasi paduan tinggi, model ini menggunakan bahan baja karbon SS400 dan Q235, sehingga cocok untuk:

  • Lingkungan tungku suhu sedang
  • Sistem pemanas struktural
  • Kondisi oksidasi non-ekstrim
  • Jalur perlakuan panas industri yang sensitif terhadap biaya

Geometri serpentine secara signifikan meningkatkan luas permukaan pemanas sekaligus mempertahankan tapak pemasangan yang kompak.

Fitur & Keunggulan Utama
1. Solusi Pemanasan Industri Hemat Biaya
Penggunaan baja SS400 Q235 mengurangi biaya material sekaligus menjaga integritas struktural untuk aplikasi suhu sedang.
2. Distribusi Panas Serpentine Multi-Lulus
Konfigurasi bengkok memaksimalkan panjang pertukaran panas, memastikan:

  • Pemanasan lebih seragam
  • Mengurangi titik panas
  • Peningkatan efisiensi tungku

3. Desain Struktur Las yang Kuat
Semua tikungan dan sambungan dilas secara presisi dengan struktur manik yang diperkuat (seperti yang ditunjukkan pada gambar), memastikan:

  • Stabilitas struktural
  • Ketahanan terhadap getaran
  • Kekuatan mekanik jangka panjang

4. Manufaktur Rekayasa Kustom
FH® menyediakan penyesuaian penuh berdasarkan tata letak tungku:

  • Desain serpentine / tipe S / multi-loop
  • Penempatan saluran masuk/keluar
  • Integrasi bingkai dasar
  • Diameter tabung dan ketebalan dinding

5. Perawatan & Pemasangan yang Mudah
Konstruksi las modular memungkinkan:

  • Penggantian lebih cepat
  • Integrasi tungku yang disederhanakan
  • Biaya waktu henti yang lebih rendah


Spesifikasi Teknis

Barang Spesifikasi
Bahan Baja karbon SS400 Q235
Tipe Struktur Serpentine / tabung radiasi las multi-tikungan
Manufaktur Fabrikasi las lentur presisi
Suhu Operasional ≤ 600–750°C (tergantung desain sistem)
Perawatan Permukaan Lapisan anti-oksidasi / tahan panas (opsional)
Tipe Instalasi Sistem pendukung internal yang dipasang di lantai/tungku
Ukuran Khusus Tersedia berdasarkan desain tungku


Penjelasan Materi (SS400 Q235)
Struktur ini menggunakan baja karbon industri yang tersedia secara luas:

  • SS400 (baja struktural standar Jepang)
    Kemampuan las yang baik dan kekuatan struktural umum.
  • Q235 (baja karbon struktural Tiongkok)
    Rasio biaya-kinerja yang sangat baik dan fleksibilitas fabrikasi.

Kombinasi ini ideal untuk lingkungan tungku termal non-ekstrim yang tidak memerlukan baja paduan.

Area Aplikasi
Tabung radiasi serpentin FH® SS400 Q235 banyak digunakan di:

  • Tungku perlakuan panas suhu rendah & sedang
  • Sistem pemanasan awal
  • Tungku pengeringan industri
  • Jalur pemanas produksi berkelanjutan
  • Rakitan peralatan tungku struktural
  • Proyek tungku OEM khusus


Kemampuan Manufaktur (Pabrik FH®)
FH® berspesialisasi dalam komponen tungku industri dengan:

  • Pemotongan CNC & pembengkokan presisi
  • Pengelasan tugas berat (lasan penetrasi penuh)
  • Rakitan yang dikontrol jig untuk akurasi geometri
  • Inspeksi dimensi sebelum pengiriman
  • Perawatan pereda stres opsional


Kontrol Kualitas
Setiap unit menjalani:

  • Inspeksi jahitan las (NDT visual opsional)
  • Pemeriksaan toleransi dimensi
  • Verifikasi penahan beban
  • Tes pemasangan instalasi (jika diperlukan)


Rekayasa Tungku OEM / Kustom
Kami mendukung produsen tungku dan kontraktor EPC dengan:

  • Desain tata letak ular khusus
  • Integrasi dengan gambar ruang tungku
  • Saran peningkatan material (SS400 → peningkatan paduan jika diperlukan)
  • Pembuatan prototipe yang cepat
  • Produksi batch untuk proyek tungku

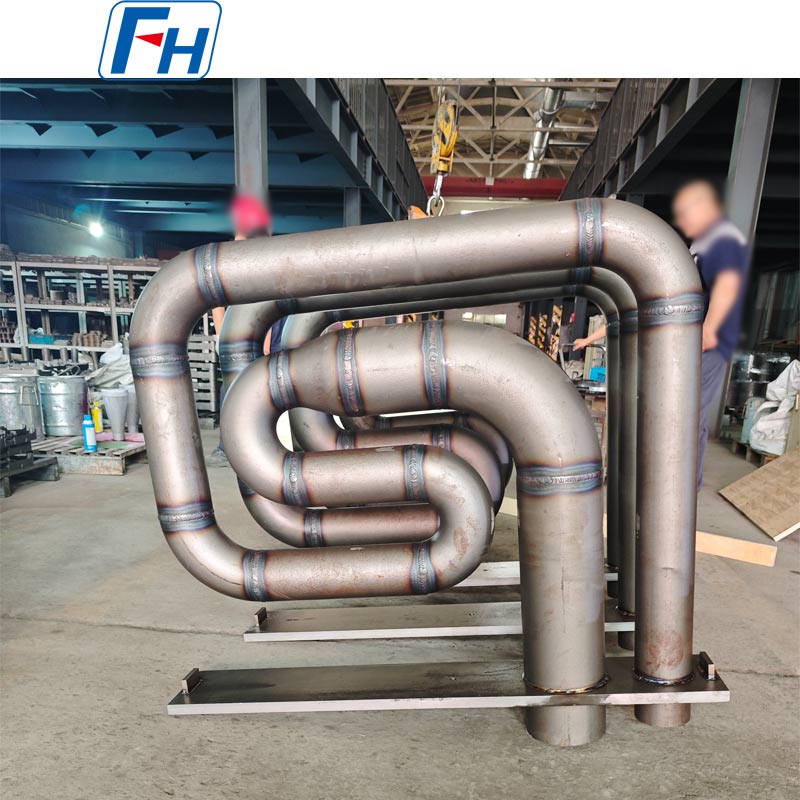

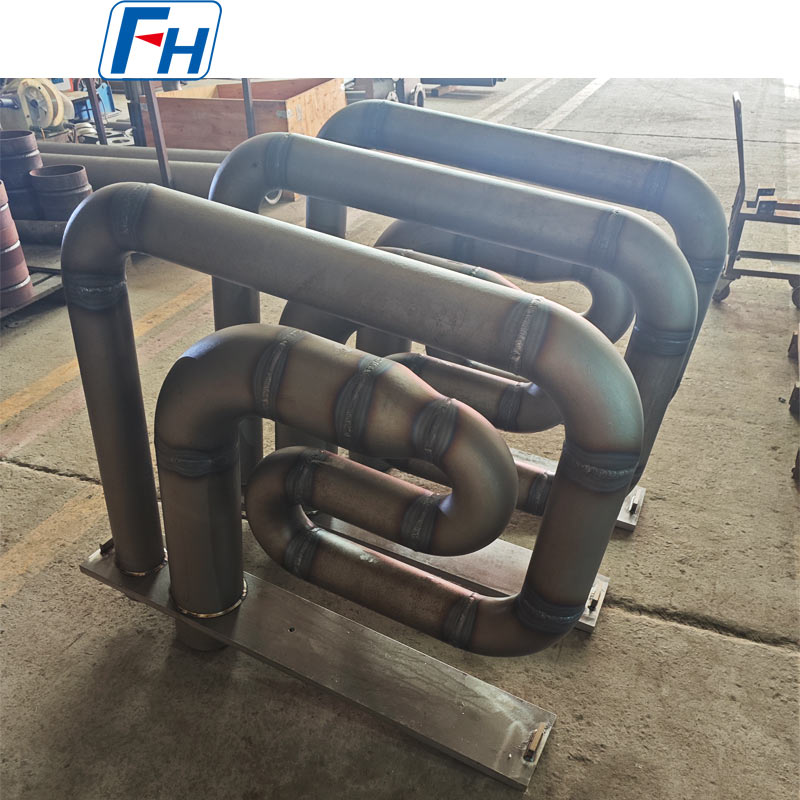

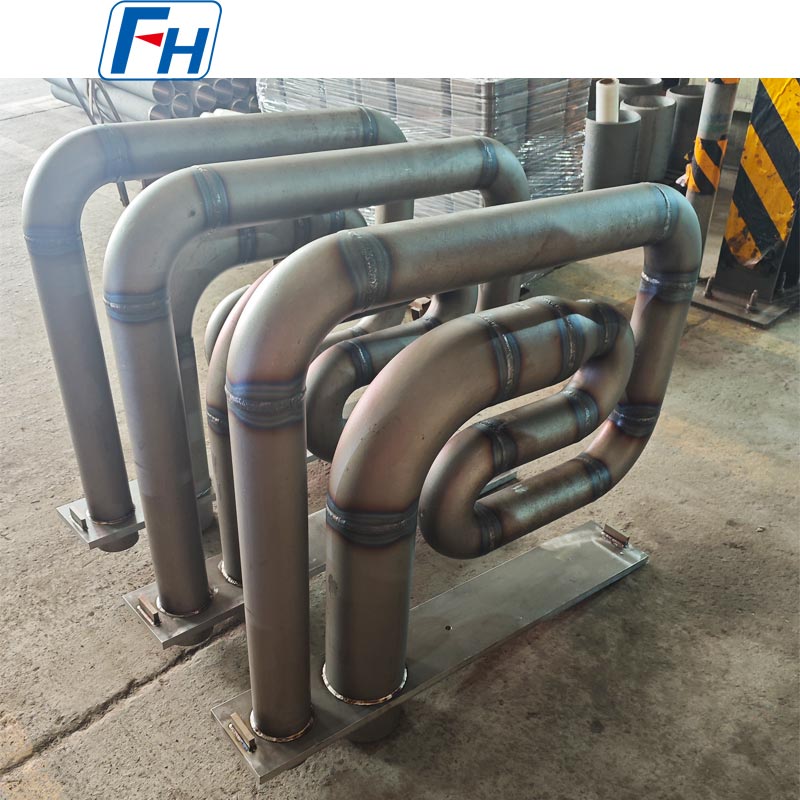

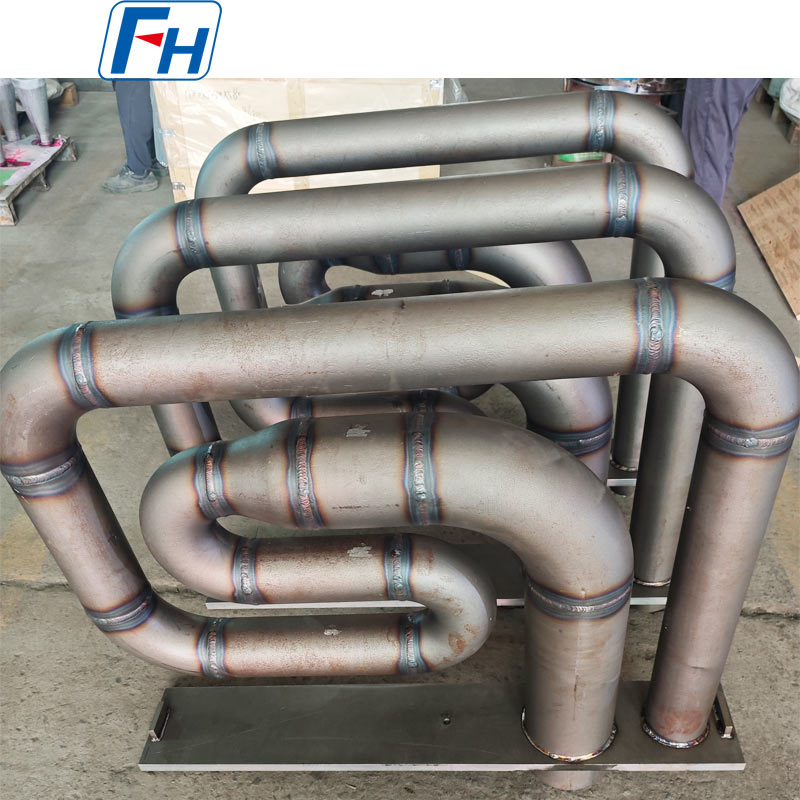

Foto Asli Tabung Radiant Bengkok Khusus FH®


Pertanyaan Umum
Q1: Untuk apa tabung pancaran serpentin digunakan?
A: Digunakan untuk mendistribusikan panas secara merata di tungku industri menggunakan struktur multi-lintasan, bukan jalur pemanasan lurus.

Q2: Apakah SS400 Q235 cocok untuk tungku suhu tinggi?
A: Sangat cocok untuk aplikasi suhu sedang dan rendah, tidak direkomendasikan untuk lingkungan oksidasi suhu tinggi yang ekstrim.

Q3: Bisakah FH® menyesuaikan bentuknya?
J: Ya, FH® menyediakan desain OEM lengkap berdasarkan gambar tungku atau persyaratan tata letak.

Q4: Industri apa yang paling banyak menggunakan produk ini?
A: Pemrosesan logam, produsen peralatan perlakuan panas, dan sistem tungku industri umum.

[#masukan#]
Produk Terkait
TENTANG KAMI
Kualitas adalah Daya Saing Inti Kami
Wuxi Junteng Fanghu Paduan Technology Co, Ltd.
Since 2006, we have been dedicated to designing and manufacturing alloy steel components. We are OEM Produsen Tabung Radiant Bengkok Kustom FH® | Tabung Radiant Berbentuk untuk Tungku Industri Suppliers and Produsen Tabung Radiant Bengkok Kustom FH® | Tabung Radiant Berbentuk untuk Tungku Industri Factory.
Produk utama kami meliputi perlengkapan perlakuan panas, tabung pancaran, roller tungku, bilah kipas, rel tungku, roda, dan berbagai bagian paduan lainnya untuk tungku. Kami menawarkan bantuan teknis untuk menyesuaikan atau mengoptimalkan perlengkapan perlakuan panas Anda, membantu pelanggan kami menemukan solusi hemat biaya untuk meningkatkan efisiensi operasi perlakuan panas mereka.
Lihat Lebih Banyak
Wuxi Junteng Fanghu Alloy Technology Co., Ltd.
  • 0

    Didirikan pada

  • 0+

    Negara Ekspor

  • 0Ton

    Kapasitas Produksi Bulanan

  • 0+

    Karyawan

Sertifikat Kehormatan
  • Pemasok Luar Biasa 2015
  • Pemasok Luar Biasa 2016
  • Pemasok Luar Biasa 2017
  • Pemasok Luar Biasa 2018
  • Asosiasi Industri Perlakuan Panas Tiongkok
  • Formulir Pendaftaran Perdagangan Luar Negeri
  • 1
  • 2
  • 4
Berita
Tabung Bercahaya Industry knowledge

What are the main advantages of Radiant Tubes for Industrial Furnaces | FH® in high-temperature heat treatment furnaces (800-1200°C)?

1. High-temperature and thermal shock resistance

Utilizing a centrifugal casting process, Radiant Tubes for Industrial Furnaces | FH® boast uniform wall thickness (thickness tolerance ≤0.2mm), maintaining structural integrity in operating environments of 800-1200°C and

significantly reducing the risk of cracking caused by thermal stress.

2. High thermal efficiency

The thin-wall design (down to 4.76mm) significantly increases the heat radiation area, improving heat transfer efficiency, enabling rapid furnace temperature increase and stable temperature maintenance, and reducing energy consumption.

3. Excellent mechanical properties

The dense microstructure achieved through centrifugal casting provides the tubes with excellent tensile and compressive strength, enabling them to withstand long-term high-temperature cycles without deformation.

4. Customizability

Depending on the furnace type (carburizing furnace, continuous furnace, industrial furnace), wall thickness, material (alloy steel, corrosion-resistant stainless steel), and tube diameter can be flexibly adjusted to meet specific customer

process requirements. Keywords: Radiant Tubes for Industrial Furnaces | FH®, Wuxi Junteng Fanghu Alloy Technology Co., Ltd.

What are the common symptoms of radiant tube failure (cracks, leaks, decreased thermal efficiency) and quick troubleshooting steps?

1. Cracks

Symptoms: Small cracks or obvious fractures appear on the tube wall, accompanied by abnormally high local temperatures.

Troubleshooting: Use magnetic particle inspection or ultrasonic testing to locate cracks; check for uniform cooling water pressure and eliminate thermal stress caused by local overheating.

2. Leaks

Symptoms: Leakage of the medium (such as heating oil or nitrogen) within the tube, resulting in oil stains or gas leaking sounds.

Troubleshooting: First, perform a water pressure test (all our products undergo this test before shipment) to confirm any leaks; then use helium penetrant testing to locate minor leaks.

3. Decreased Thermal Efficiency

Symptoms: Prolonged furnace heating time, increased energy consumption, and uneven surface temperature. Troubleshooting: Check the tube wall for scaling caused by corrosion or deposits, which could obstruct the radiating

surface. Use an infrared thermal imager to quickly locate areas of abnormal temperature. Dismantle the tube interior for inspection and cleaning or replacement if necessary.

4. Quick Troubleshooting Process

Step 1: Visually inspect the exterior and note any abnormalities.

Step 2: Perform a water or air pressure test to confirm leaks.

Step 3: Use NDT (magnetic particle or ultrasonic) to locate cracks or defects.

Step 4: Use an infrared thermal imager or temperature sensor to assess the heat distribution and determine if there are any thermal efficiency issues.

Through this systematic troubleshooting, problems can be located and repairs or replacements implemented as quickly as possible, minimizing downtime losses.

What are the common models and specifications of Radiant Tubes for Industrial Furnaces | FH® offered by Wuxi Junteng Fanghu Alloy Technology Co., Ltd.?

Tube diameters range from 50mm to 1000mm.

Suitable for a full range of heat treatment equipment, from small laboratory furnaces to large industrial furnaces.

Available in lengths up to 5.5m.

The long tube design facilitates one-time installation, reduces on-site splicing, and improves overall sealing and reliability.

Wall thickness range: 4.76mm – 30mm (customizable upon request).

Thin-wall products offer higher thermal radiation efficiency, while thicker-wall products provide stronger mechanical support.

Materials

High-temperature alloy steels (such as 1.2367 and 1.2369)

Stainless steel (304 and 316L)

Special corrosion-resistant alloys (for the chemical and petroleum industries)

Customization Options

U-shaped, W-shaped, and round tube cross-sections are available.

Surface treatments include sandblasting, polishing, and coating (high-temperature ceramic).

Inspection Services: Pre-shipment hydrostatic testing, magnetic particle inspection, and ultrasonic testing are available to meet diverse customer quality requirements.
