Tabung Radiant Berbentuk HU U – Ø152,4 × Ø142,8 × 2154,24 mm

Rakitan Tabung Radiant Diameter Besar Khusus untuk Tungku Industri | Paduan FH®
Paduan FH® memproduksi tabung radiasi berbentuk HU U untuk tungku industri, tungku perlakuan panas, dan sistem pemanas tidak langsung bersuhu tinggi.

Tabung pancaran khusus ini dibuat dari paduan tahan panas HU dengan spesifikasi tabung Ø152,4 × Ø142,8 × 2154,24 mm (OD × ID × L).

Struktur berbentuk U berdiameter besar memberikan permukaan pemanas berseri-seri yang diperluas dengan tetap mempertahankan pengaturan pemasangan tungku yang kompak. Produk ini juga dapat dipasok sebagai rakitan lengkap dengan blok insulasi suhu tinggi, pelat dasar pemasangan, dan komponen pemasangan yang disesuaikan.

FH® Alloy mendukung manufaktur OEM sesuai dengan gambar pelanggan, dimensi tungku, kondisi pengoperasian, dan persyaratan penggantian.

Spesifikasi Produk

Dimensi Tabung Radiant Berbentuk U
Spesifikasi utama dari tabung radiasi ini adalah:
Ø152,4 × Ø142,8 × 2154,24mm

• OD – Diameter Luar: Ø152,4 mm

• ID – Diameter Dalam: Ø142,8 mm

• Ketebalan Dinding Nominal: 4,8 mm

• L – Panjang: 2154,24 mm


Dimensi struktural lainnya dapat disesuaikan, termasuk:

• C – Jarak Pusat

• H – Tinggi Keseluruhan

• R – Radius Tikungan U

• Panjang kaki lurus

• Dimensi pelat pemasangan

• Posisi lubang pemasangan

• Dimensi blok isolasi

• Dimensi sambungan saluran masuk/keluar


Semua dimensi dapat diproduksi sesuai gambar pelanggan atau dimensi tungku yang ada.

Paduan Tahan Panas HU
HU adalah kelas paduan cor tahan panas dengan kromium tinggi dan nikel tinggi yang biasa digunakan untuk komponen yang beroperasi di lingkungan industri bersuhu tinggi.

Untuk aplikasi tabung radiasi, material HU memberikan karakteristik seperti:

• Kekuatan suhu tinggi yang baik

• Ketahanan oksidasi yang baik

• Kinerja stabil selama paparan termal yang berkepanjangan

• Ketahanan yang sesuai terhadap siklus pemanasan dan pendinginan berulang

• Stabilitas struktural yang baik untuk aplikasi tungku industri


Kinerja servis sebenarnya dari tabung pancaran bergantung pada lebih dari sekadar kualitas material saja. Suhu pengoperasian, atmosfer tungku, kondisi pembakar, siklus termal, geometri tabung, dan praktik pengoperasian tungku juga harus dipertimbangkan.

Struktur Berbentuk U Berdiameter Besar
Dengan diameter luar Ø152,4 mm, produk ini dirancang sebagai tabung radiasi berbentuk U yang relatif besar untuk sistem tungku industri yang memerlukan permukaan pemanasan radiasi yang besar.
Strukturnya terdiri dari dua bagian tabung paralel panjang yang dihubungkan dengan tikungan U.

Konfigurasi ini menyediakan:

• Jalur pemanasan radiasi yang diperluas

• Permukaan pemanas besar

• Pengaturan tungku kompak

• Pemanasan tidak langsung yang stabil

• Desain jarak tengah yang fleksibel

• Kemampuan beradaptasi terhadap tata letak tungku yang berbeda


Dibandingkan dengan tabung pancaran lurus sederhana, desain berbentuk U memungkinkan jalur perpindahan panas yang lebih panjang dalam ruang pemasangan yang terbatas.

Isolasi Lengkap & Perakitan Pemasangan

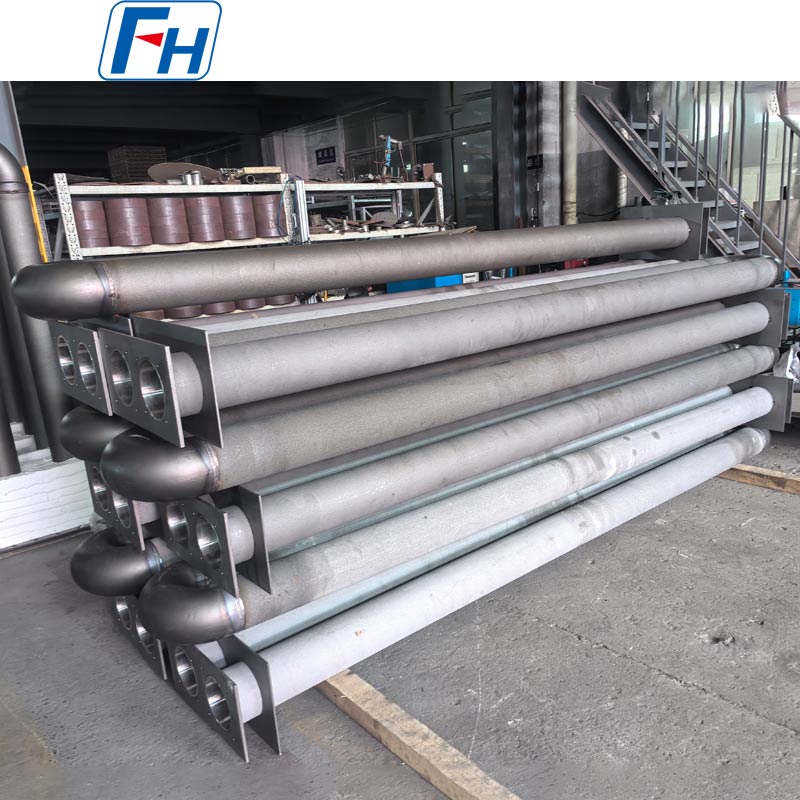

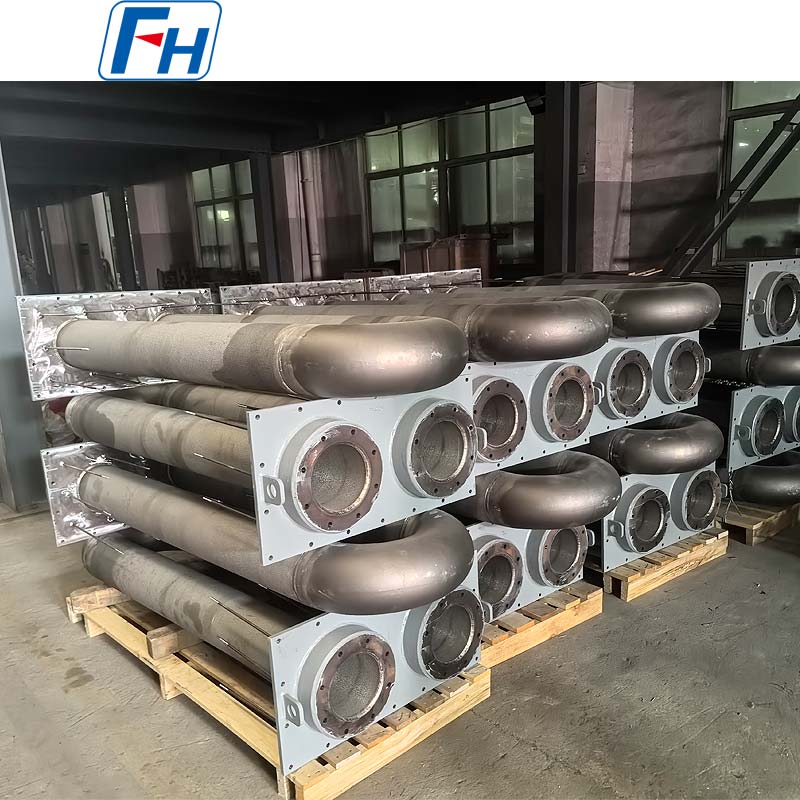

Seperti yang ditunjukkan dalam konfigurasi produk ini, tabung pancaran dapat disuplai bersama dengan blok insulasi suhu tinggi dan pelat dasar pemasangan logam.
Perakitan lengkap ini membantu menyederhanakan pemasangan dan penggantian.

Komponen yang disesuaikan dapat mencakup:

• Ketebalan blok isolasi

• Dimensi blok isolasi

• Ukuran pelat dasar

• Ketebalan pelat dasar

• Jumlah lubang pemasangan

• Posisi lubang pemasangan

• Jarak tabung

• Struktur pendukung


Untuk pembuat tungku dan proyek penggantian, FH® Alloy dapat menyediakan perakitan lengkap, bukan hanya memasok tabung pancaran telanjang.

Pemanasan Tungku Tidak Langsung
Tabung radiasi berbentuk U banyak digunakan pada tungku industri dimana sumber pemanas atau gas pembakaran harus tetap terpisah dari ruang kerja tungku.
Panas yang dihasilkan di dalam tabung ditransfer melalui dinding tabung dan diradiasikan menuju beban tungku.

Pengaturan pemanasan ini dapat membantu menyediakan:

• Suasana tungku terkendali

• Mengurangi kontak api langsung

• Distribusi panas yang stabil

• Suhu tungku lebih seragam

• Kinerja pemanasan berkelanjutan yang andal


Aplikasi Khas
Tabung radiasi berbentuk HU U dapat digunakan dalam:

• Tungku perlakuan panas

• Tungku anil

• Tungku pengerasan

• Tungku temper

• Tungku karburasi

• Tungku berkelanjutan

• Tungku perapian rol

• Tungku atmosfer pelindung

• Jalur pemrosesan baja

• Peralatan pemanas industri


Spesifikasi ini sangat cocok untuk sistem yang memerlukan tabung radiasi berbentuk U panjang dan berdiameter besar untuk pemanasan tidak langsung bersuhu tinggi.

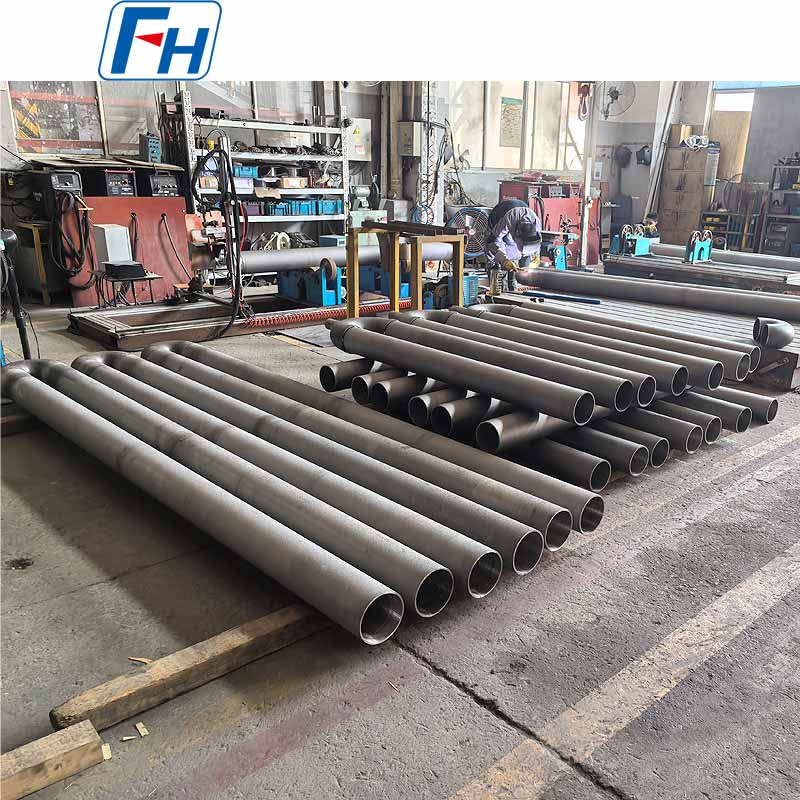

Proses Manufaktur
Tergantung pada gambar tekniknya, proses pembuatannya dapat meliputi:
Persiapan Bahan → Produksi Tabung → Fabrikasi U-Bend / Siku → Perakitan → Pengelasan → Pemesinan → Fabrikasi Pelat Pemasangan → Perakitan Insulasi → Inspeksi Dimensi → Inspeksi Akhir

Pengendalian manufaktur utama meliputi:

• Diameter luar dan dalam

• Ketebalan dinding

• kelurusan tabung

• Jarak pusat

• Geometri tikungan

• Kualitas pengelasan

• Dimensi keseluruhan

• Penjajaran pelat pemasangan

• Pemasangan insulasi pas


Kontrol dimensi yang akurat sangat penting untuk tabung radiasi dengan panjang 2154,24 mm, karena penyelarasan pemasangan secara langsung mempengaruhi perakitan tungku dan kinerja servis.

Keunggulan Produk Utama
Paduan Tahan Panas HU
Dirancang untuk lingkungan tungku industri yang menuntut.
Diameter Besar Ø152,4 mm
Memberikan permukaan pemanas berseri-seri yang besar.
Panjang Tabung 2154,24 mm
Cocok untuk instalasi tungku industri besar.
Ketebalan Dinding Nominal 4,8 mm
Dihitung dari spesifikasi OD Ø152,4 mm dan ID Ø142,8 mm.
Pasokan Perakitan Lengkap
Tersedia dengan blok insulasi, pelat dasar, dan komponen pemasangan.
Rekayasa Kustom
Jarak pusat, radius tikungan, struktur pemasangan, dan dimensi lainnya dapat disesuaikan.
Manufaktur Penggantian
Rakitan tabung radiasi yang ada dapat direproduksi menurut gambar, sampel, atau dimensi yang diukur.

Kontrol Kualitas
Tergantung pada persyaratan proyek, inspeksi dapat mencakup:

• Verifikasi materi

• Inspeksi komposisi kimia

• Pemeriksaan diameter luar

• Pemeriksaan diameter dalam

• Ketebalan dinding measurement

• Pemeriksaan panjang keseluruhan

• Inspeksi jarak tengah

• Geometri tikungan inspection

• Inspeksi las

• Pemeriksaan pelat pemasangan

• Inspeksi perakitan akhir


Persyaratan inspeksi tambahan dapat disepakati sebelum produksi.

Mengapa Memilih Paduan FH®?
FH® Alloy berspesialisasi dalam komponen paduan tahan panas khusus untuk tungku industri dan peralatan perlakuan panas.

Rangkaian tabung radiasi kami meliputi:

• Tabung Radiant Berbentuk HU U

• Tabung Radiant Berbentuk U Cr25Ni35

• Tabung Radiant Tipe P

• Tabung Radiant Tipe I

• Tabung Bercahaya Lurus

• Tabung Radiasi Berbahan Bakar Gas

• Tabung Radiant Berbentuk Khusus

• Rakitan Tabung Radiant Kustom


Kami juga memproduksi roller tungku, tabung cor sentrifugal, perlengkapan perlakuan panas, baki tungku, keranjang tungku, dan komponen tungku khusus lainnya.

Minta Penawaran
Untuk kutipan yang akurat, harap berikan:

1. Gambar teknik

2. Kelas materi

3. Diameter luar

4. Diameter dalam atau ketebalan dinding

5. Panjang keseluruhan

6. Jarak pusat

7. Radius tikungan-U

8. Dimensi pelat pemasangan

9. Suhu pengoperasian

10. Suasana tungku

11. Jumlah yang dibutuhkan


Kirim gambar Anda atau spesifikasi tabung radiasi yang ada ke FH® Alloy untuk tinjauan teknis dan penawaran harga.

Pertanyaan Umum
Q1: Dapatkah Anda memproduksi tabung radiasi berbentuk U Ø152,4 × Ø142,8 × 2154,24 mm?
Ya. FH® Alloy dapat memproduksi spesifikasi tabung radiasi HU ini dan juga dapat menyesuaikan dimensi sesuai dengan desain tungku Anda.

Q2: Berapa ketebalan dindingnya?
Berdasarkan diameter luar Ø152,4 mm dan diameter dalam Ø142,8 mm, tebal dinding radial nominalnya adalah 4,8 mm.

Q3: Bisakah jarak tengah disesuaikan?
Ya. Jarak tengah, radius tikungan, panjang kaki lurus, tinggi keseluruhan, dan dimensi pemasangan semuanya dapat disesuaikan.

Q4: Dapatkah Anda menyediakan blok insulasi dan alas pemasangan?
Ya. Tabung radiasi dapat disuplai sebagai rakitan lengkap dengan blok insulasi khusus, pelat pemasangan, dan komponen pemasangan terkait.

Q5: Bisakah HU diganti dengan paduan tahan panas lainnya?
Ya. Bahan dapat dipilih berdasarkan suhu pengoperasian, atmosfer tungku, kondisi siklus termal, dan masa pakai yang diharapkan.

Q6: Dapatkah Anda memproduksi tabung radiasi pengganti?
Ya. Tabung pancaran yang ada dapat direproduksi dari gambar teknis, sampel, foto, atau dimensi terukur.
